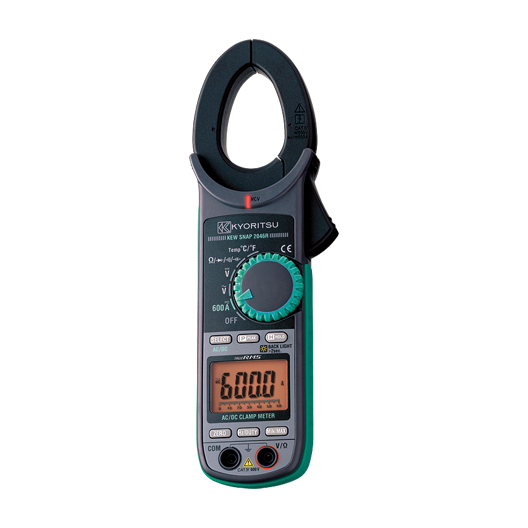

AC•DC 디지털 | KEW 2046R
본문
| 최상의 안전성 CAT IV 600V 등급 ㅣ AC/DC 600A 다기능의 클램프 미터 |
| • 왜곡된 파형에서도 정확한 측정이 가능한 True RMS(실효값) 측정 기능 |
| • 안전성 높은 CAT IV 600V 등급으로 옥외선에서도 측정이 가능 |
| • 비접촉전압(NCV) 기능으로 전압의 활선 유무를 경고, 검전기 기능 |
| • 기동 전류 등의 피크 값을 측정할 수 있는 피크 홀드 기능 |
| • 최대값/최소값을 기록할 수 있는 MAX/MIN 기능 |
| • DMM (디지털 멀티미터) 기능 : AC/DC V, 저항, 연속성 버저, 정전용량, 주파수, 다이오드, 온도 측정 |
| • 백라이트 기능의 6039 카운트 디스플레이 |
| • 국제안전규격 IEC 61010-1 CAT IV 600V / CAT III 1000V |
제품 개요
True RMS (실효값) 측정에 대하여
전류가 왜곡에 의한 영향을 받지 않는 경우, 평균값 유형 및 True RMS (실효값) 유형의 클램프 미터 모두 정현파에서는 거의 동일한 약 7.9A의 값을 나타냅니다.
그러나, 전류가 인버터 등 왜곡의 영향을 받는 경우, 평균값 유형의 클램프 미터는 7.92A가 아닌 5.6A, True RMS 유형의 클램프 미터는 7.9A를 나타냅니다.
따라서, 인버터 등 위상 제어 장치가 있는 장비의 측정에서는 True RMS (실효값) 유형의 클램프 미터를 사용할 것을 권장합니다.
최근의 전기 배선에서는 싸이리스터, 인버터 및 기타 에너지 절약형
컨트롤러를 사용하기 때문에, 전류 파형은 종종 고조파 성분을 포함하고,
정현파 (50/60Hz)에 비해 왜곡됩니다.
Kyoritsu의 True RMS 테스터는 파형이 내부에서 지속적으로 연산되므로
True RMS를 사용하여 왜곡된 파형을 측정할 수 있습니다. 반면, 평균값
테스터로 측정할 경우, 테스터가 왜곡된 파형을 지속적으로 추적할 수 없기
때문에 측정값에 오류가 발생하게 됩니다.
실효값 테스터와 비교했을 때, 평균값 테스터의 측정값은 경우에 따라
30% 이상의 오차가 발생하는 경우가 있습니다.
우측의 표는 파형 유형에 따른 실효값 및 평균값 유형의 측정값의 오차를
나타냅니다.
피크(Peak) 홀드에 대하여
일정 시간 내 (10ms 또는 100ms)의 전류의 피크값을 기억하는 기능으로 피크 홀드 기능의 측정값은
피크 전류 파고값의 1/√2로 표시됩니다.
이 피크 홀드 기능은 우측 그림과 같은 돌입 전류의 측정이나 차단기 (스위치)의 ON 시에 발생하는
피크값을 확인하는데 매우 유용합니다.
제품 사양
| AC A | 0 - 600.0A ±2.0%rdg±5dgt (50/60Hz) ±3.5%rdg±5dgt (40 - 500Hz) |
|---|---|
| DC A | 0 - 600.0A ±1.5%rdg±5dgt |
| AC V | 6/60/600V (오토 레인지) ±1.5%rdg±4dgt (50/60Hz) ±3.5%rdg±5dgt (40 - 400Hz) |
| DC V | 600m/6/60/600V (오토 레인지) ±1.0%rdg±3dgt |
| Ω | 600/6k/60k/600k/6M/60MΩ (오토 레인지) ±1%rdg±5dgt (600 - 6M) ±5%rdg±8dgt (60M) |
| 연속성 버저 | 100Ω이하에서 버저음 |
| 정전 용량 | 400n/4µ/40µF (오토 레인지) |
| 주파수 | 10/100Hz/1/10kHz (오토 레인지) ±0.5%rdg±5dgt (입력 감도 전류: 50A[~1kHz] / 전압: 1V (6V 레인지), 4.2V (60V 레인지), 42V (600V 레인지) [~10kHz] 이상) |
| 듀티 | 0.1 - 99.9% (펄스 폭/ 펄스 주기) ±2.5%rdg±5dgt |
| 다이오드 테스트 | 2.000V ±3%rdg±5dgt 개방 전압: 약 2.7V |
| 온도 | -50ºC - +300ºC (온도 프로브 MODEL 8216 사용 시) |
| 측정 가능 도체경 | Ø33mm |
| 적합 규격 | IEC 61010-1 CAT IV 600V,
IEC 61010-031 IEC 61010-2-032, IEC 61326 |
| 전원 | R03 (1.5V) (AAA) × 2 |
| 치수 | 243(L) × 77(W) × 36(D)mm |
| 무게 | 약 300g |
| 포함 액세서리 | 7066A (측정 코드) 9094 (휴대용 케이스) 취급 설명서 |
| 옵션 액세서리 | 8216 (온도 프로브) |
포함 액세서리
옵션 액세서리
카탈로그 & 문서
| 제품 카탈로그 | 취급 설명서 | 비교표 |
|---|---|---|
KEW 2046R 제품 카탈로그 |
KEW 2046R 취급 설명서 |
비교표 |
