AC 디지털 | MODEL 2002PA

본문

최대 2000A까지 AC 전류 측정이 가능한 대구경 클램프 미터

• 기동 전류 등의 피크 값을 측정할 수 있는 피크 홀드 기능

• 직경 Ø55mm의 대형 눈물 방울 형상의 코어로 측정이 용이

• 기록계 또는 디지털 멀티미터 등에 측정값을 출력할 수 있는 아날로그 출력 단자

• 견고하고 내구성이 좋아서 장기간 사용에도 고품질을 유지

• 국제안전규격 IEC61010-1 CAT Ⅲ 600V

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

제품 개요

피크(Peak) 홀드에 대하여

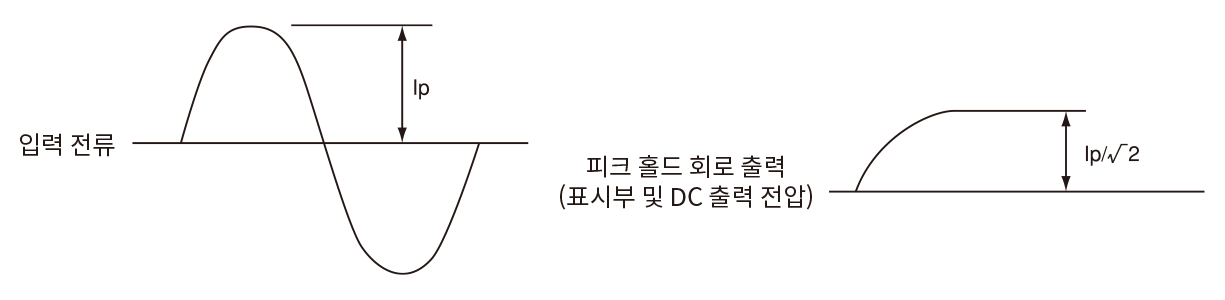

일정 시간 내 (10ms 또는 100ms)의 전류의 피크값을 기억하는 기능으로 피크 홀드 기능의 측정값은
피크 전류 파고값의 1/√2로 표시됩니다.

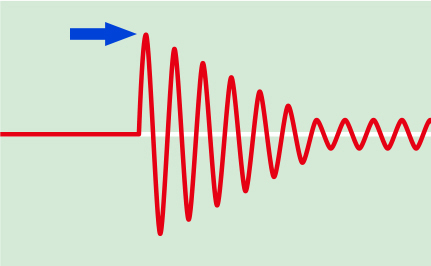

이 피크 홀드 기능은 우측 그림과 같은 돌입 전류의 측정이나 차단기 (스위치)의 ON 시에 발생하는
피크값을 확인하는데 매우 유용합니다.

제품 사양

AC A	400A (0 - 400A) ±1%rdg±3dgt [50/60Hz] ±2%rdg±3dgt [40Hz - 1kHz] 2000A (0 - 1500A) ±1%rdg±3dgt [50/60Hz] ±3%rdg±3dgt [40Hz - 1kHz] 2000A (1500 - 2000A) ±3.0%rdg [50/60Hz]
AC V	40/400/750V ±1%rdg±2dgt [45 - 65Hz] ±1.5%rdg±3dgt [40Hz - 1kHz]
DC V	40/400/1000V ±1%rdg±2dg
Ω	400Ω/4k/40k/400kΩ ±1.5%rdg±2dgt
연속성 버저	50±30Ω이하에서 버저음
측정 가능 도체경	최대 Ø55mm
주파수 응답	40Hz - 1kHz
출력	기록계 : AC 400A에 대해 DC 400mV AC 2000A에 대해 DC 200mV
적합 규격	IEC 61010-1 CAT III 600V , CAT II 1000V IEC 61010-2-031, IEC 61010-2-032
전원	R6 (AA) (1.5V) × 2
치수	247(L) × 105(W) × 49(D)mm
무게	약 470g (배터리 포함)

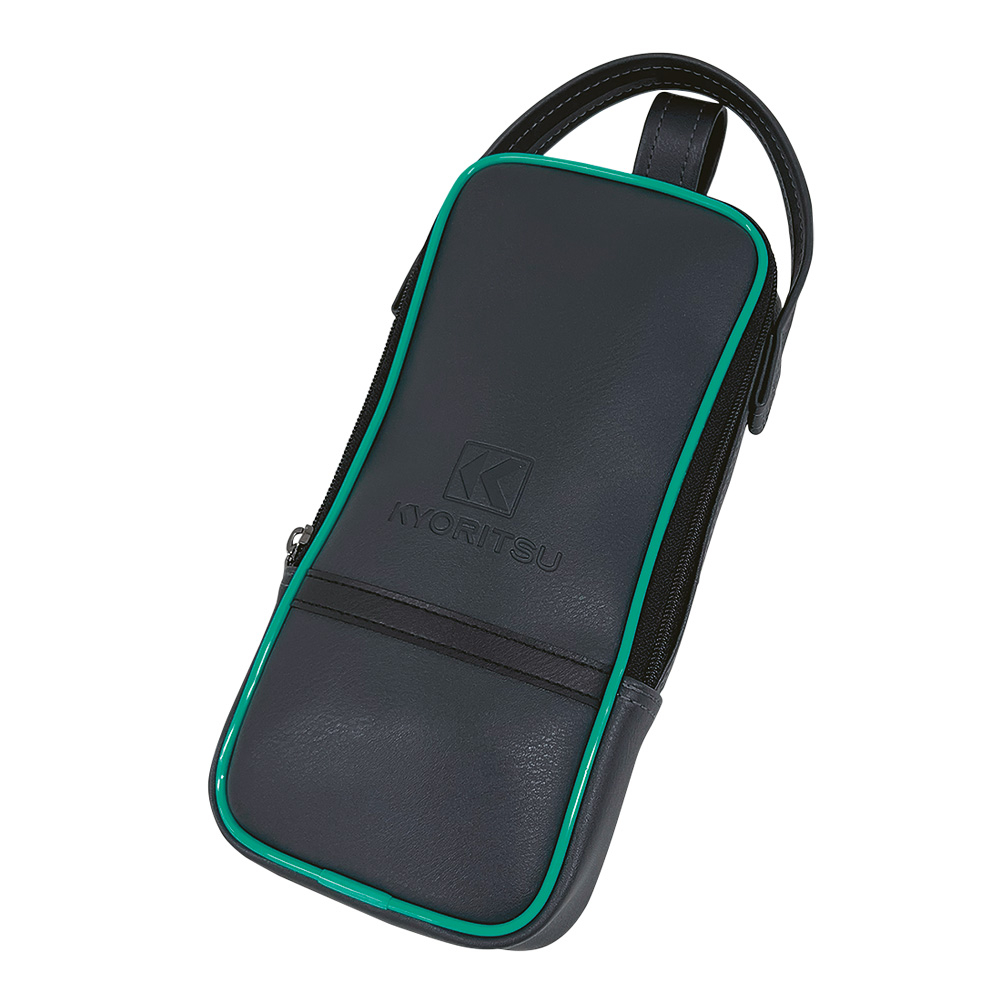

포함 액세서리	7107A (측정 코드) 9094 (휴대용 케이스) R6 (AA) × 2, 취급 설명서
옵션 액세서리	7256 (출력 코드)

포함 액세서리

옵션 액세서리

출력 코드

MODEL 7256
