고기능의 다용도 클램프 미터

• AC 1000A 클램프 미터, AC60/600/1000A 오토 레인지

• 비접촉전압(NCV) 기능으로 전압의 활선 유무를 경고, 검전기 기능

• 0.01A 분해능의 읽기 쉬운 대형 디스플레이

• Ø33mm 눈물방울 형상의 코어로 복잡한 장소에서의 측정 용이

• 인체 공학적인 오버 몰딩 바디로 한 손으로 편리하게 조작 가능

• 왜곡된 파형에서도 정확한 측정이 가능한 True RMS(실효값) 측정 기능

• IEC61010-1 CAT IV 300V / CAT III 600V

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

홍보 영상

제품 개요

True RMS (실효값) 측정에 대하여

전류가 왜곡에 의한 영향을 받지 않는 경우, 평균값 유형 및 True RMS (실효값) 유형의 클램프 미터 모두 정현파에서는 거의 동일한 약 7.9A의 값을 나타냅니다.
그러나, 전류가 인버터 등 왜곡의 영향을 받는 경우, 평균값 유형의 클램프 미터는 7.92A가 아닌 5.6A, True RMS 유형의 클램프 미터는 7.9A를 나타냅니다.
따라서, 인버터 등 위상 제어 장치가 있는 장비의 측정에서는 True RMS (실효값) 유형의 클램프 미터를 사용할 것을 권장합니다.

최근의 전기 배선에서는 싸이리스터, 인버터 및 기타 에너지 절약형
컨트롤러를 사용하기 때문에, 전류 파형은 종종 고조파 성분을 포함하고,
정현파 (50/60Hz)에 비해 왜곡됩니다.

Kyoritsu의 True RMS 테스터는 파형이 내부에서 지속적으로 연산되므로
True RMS를 사용하여 왜곡된 파형을 측정할 수 있습니다. 반면, 평균값
테스터로 측정할 경우, 테스터가 왜곡된 파형을 지속적으로 추적할 수 없기
때문에 측정값에 오류가 발생하게 됩니다.

실효값 테스터와 비교했을 때, 평균값 테스터의 측정값은 경우에 따라
30% 이상의 오차가 발생하는 경우가 있습니다.
우측의 표는 파형 유형에 따른 실효값 및 평균값 유형의 측정값의 오차를
나타냅니다.

제품 사양

AC A	60.00/600.0/1000A (오토 레인지) ±1.5%rdg±4dgt [45 - 65Hz] ±2.0%rdg±5dgt [40 - 1kHz]
AC V	60.00/600.0V (오토 레인지) ±1.0%rdg±2dgt [45 - 65Hz] (600V) ±1.5%rdg±4dgt [40 - 1kHz] (60/600V)
DC V	60.00/600.0V (오토 레인지) ±1.0%rdg±3dgt (60V) ±1.2%rdg±3dgt (600V)
Ω	600.0Ω/6.000/60.00/600.0kΩ (오토 레인지) ±1.0%rdg±5dgt (600Ω) ±2.0%rdg±3dgt (6/60/600kΩ)
연속성 버저	600Ω (90Ω이하에서 버저음)
측정 가능 도체경	최대 Ø33mm
적합 규격	IEC 61010-1 CAT IV 300V, CAT III 600V 오염도 2 IEC 61010-031, IEC 61010-2-032, IEC 61010-2-033 IEC 61326-2-2(EMC), IEC 60529 IP40, EN 50581(RoHS)
전원	R03/LR03 (AAA) (1.5V) × 2
연속 측정 시간	약 170시간 (R03 사용 시) (NCV_LED:off) (오토 파워 세이브: 약 10분)
치수	204(L) × 81(W) × 36(D)mm
무게	약 220g (배터리 포함)

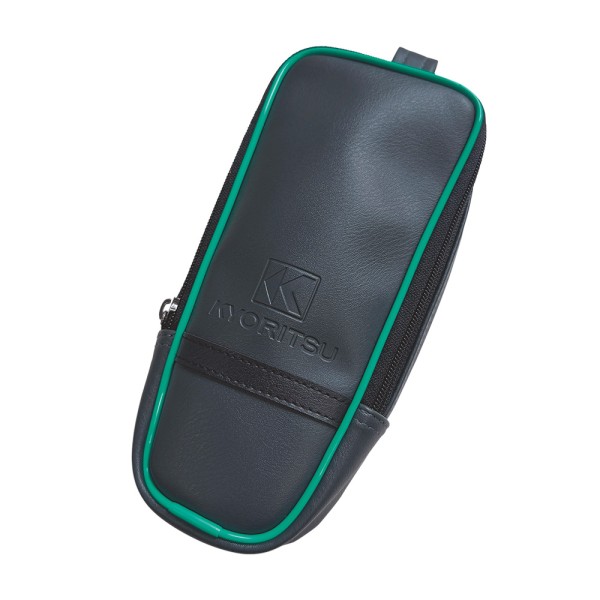

포함 액세서리	7066A (측정 코드) 9079 (휴대용 케이스) R03 (AAA) × 2, 취급 설명서

포함 액세서리

카탈로그 & 문서

제품 카탈로그	취급 설명서	비교표
KEW 2117R 제품 카탈로그	KEW 2117R 취급 설명서	비교표
