직경 68㎜ 대구경 누설 전류계 ㅣ 누설/부하 전류 측정 겸용

• 대구경 코어로 3상 3선/3상 4선을 일괄 클램프하여 누설 전류 측정 가능

• 기동 전류 등의 피크 값을 측정할 수 있는 피크 홀드 기능 (10ms/100ms)

• 고조파의 영향을 제거하기 위한 주파수 선택 스위치 모드 (WIDE, 50/60Hz)

• 기록계 또는 디지털 멀티미터 등에 측정값을 출력할 수 있는 2WAY 아날로그 출력 단자

• AC 전류 : 200㎃/ 2A/ 20A/ 200A/ 1000A (5 레인지)

• 최소 분해능 0.1mA (100μA)

제품 개요

주파수 전환 기능에 대하여

주파수 전환 스위치는 [WIDE] 및 [50/60Hz] 2개의 레인지로 구성되어 있으며, [WIDE]는 40Hz~1kHz 이상의 넓은 대역폭의 특성, [50/60Hz]는 160Hz 이상의
주파수는 커트한 주파수 특성을 갖습니다. 즉, 고조파의 혼입에 대한 의혹이 있는 경우, 이 스위치를 전환하여 고조파의 유무를 확인할 수 있습니다.
위 그림의 경우, 절연 상태가 양호한 편임에도 불구하고 고조파의 영향에 의해 [WIDE] 측정시에는 큰 값이 지시되는 경우를 나타냅니다.

피크(Peak) 홀드에 대하여

일정 시간 내 (10ms 또는 100ms)의 전류의 피크값을 기억하는 기능으로 피크 홀드 기능의 측정값은
피크 전류 파고값의 1/√2로 표시됩니다.
이 피크 홀드 기능은 우측 그림과 같은 돌입 전류의 측정이나 차단기 (스위치)의 ON 시에 발생하는
피크값을 확인하는데 매우 유용합니다.

제품 사양

AC A (50/60Hz)	200mA/2/20/200A/1000A ±1.5%rdg±2dgt (200mA/2/20A) ±2%rdg±2dgt (200A, 0 - 500A) ±5.5%rdg (501 - 1000A)
AC A (WIDE)	200mA/2/20/200/1000A ±1.8%rdg±5dgt [50/60Hz] (200mA/2/20A) ±2.0%rdg±5dgt [50/60Hz] (200A, 0 - 500A) ±5.0%rdg [50/60Hz] (501 - 1000A)
파고율	3.0 이하
측정 가능 도체경	최대 Ø68mm
주파수 응답	40Hz - 1kHz
외부 표유 자계의 영향	AC 100A가 흐르는 직경 15mm 도체의 인근에서 약 AC 10mA
출력	파형 : 각 레인지의 최대값에 대해 AC 200mV (1000A 레인지는 100mV) 기록계 : 각 레인지의 최대값에 대해 DC 200mV (1000A 레인지는 100mV)
적합 규격	IEC 61010-1 CAT III 300V 오염도 2 IEC 61010-2-032
전원	6F22 (9V) × 1 *연속 측정 시간: 약 60시간
치수	250(L) × 130(W) × 50(D)mm
무게	약 570g (배터리 포함)
포함 액세서리	9094 (휴대용 케이스) 6F22 × 1, 취급 설명서
옵션 액세서리	7073 (2WAY 출력 코드)

포함 액세서리

휴대용 케이스

MODEL 9094

옵션 액세서리

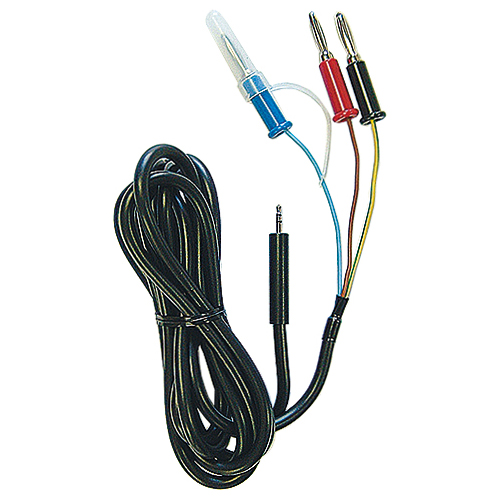

2WAY 출력 코드

MODEL 7073
