누설전류 | MODEL 2434

본문

직경 28㎜ 소구경 누설 전류계 ㅣ 누설/부하 전류 측정 겸용

• 고조파의 영향을 제거하기 위한 주파수 선택 스위치 모드 (WIDE, 50/60Hz)

• 직경 28㎜의 원형 코어로 측정이 용이

• 회전식 스위치로 한 손으로도 측정 레인지를 간편하게 전환 가능

• AC 전류 : 400㎃/ 4A/ 100A (3 레인지)

• 최소 분해능 0.1mA (100μA)

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

제품 개요

주파수 전환 기능에 대하여

주파수 전환 스위치는 [WIDE] 및 [50/60Hz] 2개의 레인지로 구성되어 있으며, [WIDE]는 40Hz~1kHz 이상의 넓은 대역폭의 특성, [50/60Hz]는 160Hz 이상의
주파수는 커트한 주파수 특성을 갖습니다. 즉, 고조파의 혼입에 대한 의혹이 있는 경우, 이 스위치를 전환하여 고조파의 유무를 확인할 수 있습니다.
위 그림의 경우, 절연 상태가 양호한 편임에도 불구하고 고조파의 영향에 의해 [WIDE] 측정시에는 큰 값이 지시되는 경우를 나타냅니다.

제품 사양

AC A (50/60Hz)	400mA/4/100A ±2%rdg±4dgt
AC A (WIDE)	400mA/4/100A ±2%rdg±4dgt [50/60Hz] ±3%rdg±5dgt [40 - 400Hz]
측정 가능 도체경	최대 Ø28mm
주파수 응답	40 - 400Hz
외부 표유 자계의 영향	AC 100A가 흐르는 직경 15mm 도체의 인근에서 약 AC 20mA
적합 규격	IEC 61010-1 CAT III 300V, IEC 61010-2-032
전원	R03 (AAA) (1.5V) × 2
치수	169(L) × 75(W) × 40(D)mm
무게	약 220g (배터리 포함)
포함 액세서리	9097 (휴대용 케이스) R03 (1.5V) × 2, 취급 설명서

포함 액세서리

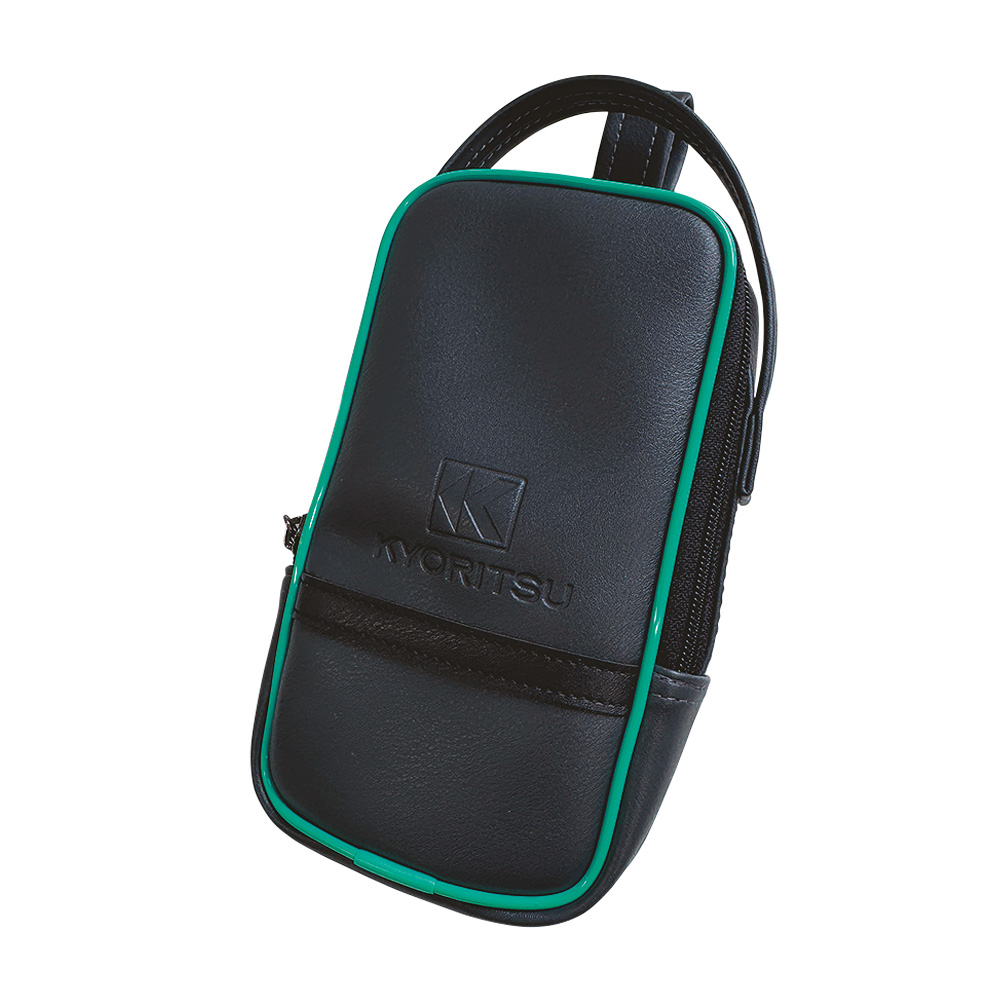

휴대용 케이스

MODEL 9097
