누설전류 | MODEL 2432

본문

분해능 1μA의 정밀 측정용 고감도 누설 전류계 ㅣ 누설/부하 전류 측정 겸용

• 고성능 쉴드 코어로 외부 자계의 영향이 극히 적게 설계된 고감도 모델

• 고조파의 영향을 제거하기 위한 주파수 선택 스위치 모드 (WIDE, 50/60Hz)

• 직경 40㎜의 눈물 방울 형상의 코어로 측정이 용이

• 기동 전류 등의 피크 값을 측정할 수 있는 피크 홀드 기능

• 회전식 스위치로 한 손으로도 측정 레인지를 간편하게 전환 가능

• AC 전류 : 4㎃/ 40㎃/ 100A (3 레인지)

• 최소 분해능 0.001mA (1μA)

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

제품 개요

주파수 전환 기능에 대하여

주파수 전환 스위치는 [WIDE] 및 [50/60Hz] 2개의 레인지로 구성되어 있으며, [WIDE]는 40Hz~1kHz 이상의 넓은 대역폭의 특성, [50/60Hz]는 160Hz 이상의
주파수는 커트한 주파수 특성을 갖습니다. 즉, 고조파의 혼입에 대한 의혹이 있는 경우, 이 스위치를 전환하여 고조파의 유무를 확인할 수 있습니다.

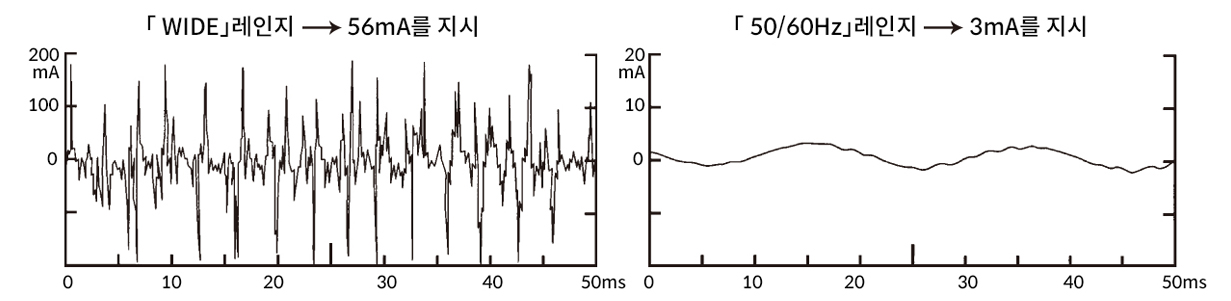

위 그림의 경우, 절연 상태가 양호한 편임에도 불구하고 고조파의 영향에 의해 [WIDE] 측정시에는 큰 값이 지시되는 경우를 나타냅니다.

피크(Peak) 홀드에 대하여

일정 시간 내 (10ms 또는 100ms)의 전류의 피크값을 기억하는 기능으로 피크 홀드 기능의 측정값은
피크 전류 파고값의 1/√2로 표시됩니다.
이 피크 홀드 기능은 우측 그림과 같은 돌입 전류의 측정이나 차단기 (스위치)의 ON 시에 발생하는
피크값을 확인하는데 매우 유용합니다.

제품 사양

AC A (50/60Hz)	4/40mA/100A ±1%rdg±5dgt (4/40mA) ±1%rdg±5dgt (0 - 80A) ±5%rdg (80.1 - 100A)
AC A (WIDE)	4/40mA/100A ±1%rdg±5dgt [50/60Hz], ±2.5%rdg±10dgt [20Hz - 1kHz] (4/40mA) ±1%rdg±5dgt [50/60Hz], ±2.5%rdg±10dgt [40Hz - 1kHz] (0 - 80A) ±5%rdg [50/60Hz], ±10%rdg [40Hz - 1kHz] (80.1 - 100A)
최대 회로 전압	600V AC/DC (라인/중성 간) 300V AC/DC (대지에 대해)
측정 가능 도체경	최대 Ø40mm
주파수 응답	20Hz - 1kHz [40Hz - 1kHz: 100A]
외부 표유 자계의 영향	AC 100A가 흐르는 직경 15mm 도체의 인근에서 약 AC 2mA
적합 규격	IEC 61010-1 CAT III 300V 오염도 2 IEC 61010-2-032
응답 시간	약 2초
전원	R03 (AAA) (1.5V) × 2
치수	185(L) × 81(W) × 32(D)mm
무게	약 290g (배터리 포함)
포함 액세서리	9097 (휴대용 케이스) R03 (1.5V) × 2, 취급 설명서

포함 액세서리

휴대용 케이스

MODEL 9097
