아날로그•연속성 | MODEL 3131A

본문

정밀 아날로그 절연 저항계 ㅣ 250V/100MΩ, 500V/200MΩ, 1000V/400MΩ

• 측정물이 활선 상태인 경우, LED 램프 및 음향으로 경고 표시

• 자동 방전 기능 - 감전 방지를 위해 측정 종료 후, 자동적으로 피측정물에 충전된 전하를 방전

• 연속성 레인지의 경우, 회로 보호를 위한 휴즈 내장

• 측정 코드의 저항을 제거하기 위한 전면 패널의 0점 조정 노브 탑재

• 백라이트 기능으로 어두운 곳에서도 판독이 용이

• 배터리 잔량 확인용 LED로 배터리의 잔량 확인이 용이

• 측정 버튼 잠금 기능으로 연속 측정이 가능

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

절연 저항
	정격 전압	250V	500V		1000V
	최대 유효 표시값	100MΩ	200MΩ		400MΩ
	중앙 표시값	1MΩ	2MΩ		4MΩ
	개방 회로 전압	정격 측정 전압의 0 ~ +20% 이내
	공칭 전류	DC 1mA 이상
	단락 전류	약 DC 1.3mA
	확도	확도 보증 범위
		0.05 - 10MΩ	0.1 - 20MΩ		0.2 - 40MΩ
		지시값의 ±5%
연속성
	측정 범위	2Ω		20Ω
	중앙 표시값	1Ω		10Ω
	개방 회로 전압	DC 4 - 9V
	단락 전류	DC 200mA 이상
	확도	풀-스케일 값의 ±3%

일반
적합 규격		IEC 61010-1 CAT III 300V 오염도 2 IEC 61010-2-034, IEC 61557-1, 2, 4
IP 등급		IEC 60529-IP54
EMC 표준		IEC 61326-1
전원		R6 (AA) (1.5V) × 6
치수		167(L) × 185(W) × 89(D)mm
무게		약 860g

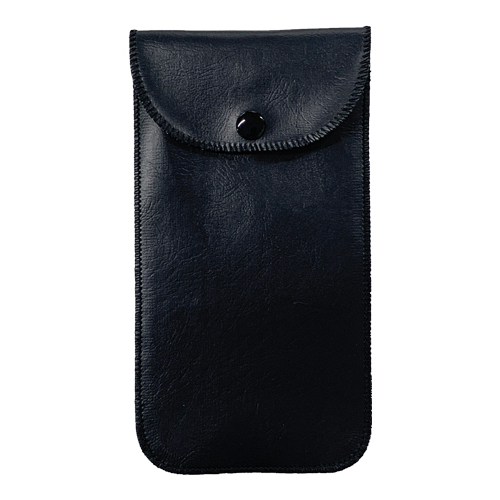

포함 액세서리		7122B (측정 코드) 9074 (코드 케이스) 8923 (휴즈 [0.5A/600V]) × 1 (포함), 1 (스페어) 9121 (어깨걸이 스트랩) R6 (AA) × 6, 취급 설명서

제품 카탈로그	취급 설명서	비교표
MODEL 3131A 제품 카탈로그	MODEL 3131A 취급 설명서	비교표
