특고압•고압 | KEW 3025B

본문

새롭게 설계된 디자인! ㅣ 표준형 디지털 고압 절연 저항계

• 절연 진단 지수인 성극지수 (PI) 및 유전흡수비 (DAR)을 자동 계산하여 표시

• 안정적인 측정값을 얻기 위해 노이즈의 영향을 제거하는 필터 기능 탑재

• 새로 디자인된 악어클립은 최대 27mm의 볼트 헤드도 안정적으로 고정

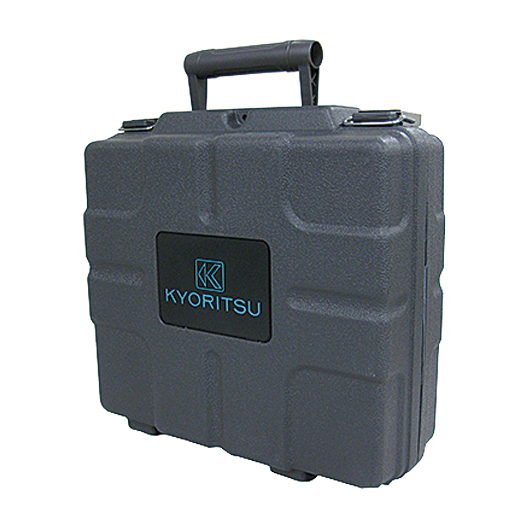

• 하드 케이스가 기본 액세서리로 제공되어 본체 및 측정 코드의 수납 및 이동이 편리

• 최대 1.5mA의 단락 전류로 안정적인 확도 보증

• 백라이트 기능 및 바그래프가 함께 표시되는 대화면 디스플레이

• AC/DC 전압을 자동으로 판별하여 표시

• 활선 전압 경고 기능으로 본체의 고장을 방지

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

절연 저항
	정격 전압	250V	500V	1000V	2500V
	측정 범위	0.0 - 100.0MΩ	0.0 - 99.9MΩ 80 - 1000M Ω	0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 2.00G Ω	0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 100.0GΩ
	확도	±5%rdg±3dgt	±5%rdg±3dgt	±5%rdg±3dgt	±5%rdg±3dgt
	단락 전류	1.5mA
	정격 측정 전류	0.25MΩ 부하에서 0.7 - 0.9mA	0.5MΩ 부하에서 0.8 - 1mA	1MΩ 부하에서 1 - 1.2mA	2.5MΩ 부하에서 1 - 1.2mA
	개방 회로 전압	DC 250V -10 ~ +10% 이내	DC 500V -10 ~ +20% 이내	DC 1000V 0 ~ +20% 이내	DC 2500V 0 ~ +20% 이내
전압 측정
	측정 범위	AC: 30 - 600V (50/60Hz) DC: ±30 - ±600V
	확도	±2%rdg±3dgt
일반
적합 규격		IEC 61010-1, 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V 오염도 2 IEC 61010-031, IEC 61326-1, 2-2
전원		DC12V : LR14/R14 × 8개
치수		177 (L) × 226 (W) × 100 (D) mm 300 (L) × 315 (W) × 125 (D) mm (하드 케이스)
무게		본체: 약 1.9kg (배터리 포함) 전체: 약 4kg (액세서리 포함)
포함 액세서리		7165A (라인 프로브) 7264 (접지 코드) 7265 (가드 코드) 8019 (후크 타입 프로드) 9203 (하드 케이스) LR14 (알카라인 배터리 타입 C) × 8 취급 설명서
옵션 액세서리		7168A (악어 클립 라인 프로브: 3m) 7253 (악어 클립 라인 프로브(롱): 15m) 8302 (1mV/1µA 기록계용 어댑터)

취급 설명서	비교표
KEW 3025B 취급 설명서	비교표
