각종 절연 진단 기능을 탑재한 하이엔드 디지털 고압 절연 저항계!

• 케이블, 변압기, 모터, 발전기, 고압 차단기, 절연체, 가선 설비의 절연 특성 분석에 최적

• 5 레인지의 다양한 측정 전압 : 250V, 500V, 1000V, 2500V, 5000V l 출력 전압의 가변 가능

• 각종 절연 진단 테스트 : IR, PI, DAR, SV, RAMP(파괴 모드와 Burn 모드), 정전 용량, 누설 전류

• Bluetooth 통신 기능 : PC/Android 장치로 측정 데이터 전송 및 실시간 모니터링 가능

• 시간에 따른 절연 저항, 누설 전류의 그래픽 표현이 가능한 백라이트 대형 LCD 디스플레이

• 필터 기능 : 안정적인 측정값을 얻기 위해 노이즈의 영향을 제거하는 필터 기능 탑재

• 데이터 저장을 위한 내부 메모리 및 로깅 기능 탑재

• 방수 구조 IP65의 견고한 디자인

KEW Smart 3127

무료 안드로이드 소프트웨어 "KEW smart 3127"는 "구글 플레이 스토어"에서 사용 가능합니다.
*어플 다운로드 시 별도의 통신료가 부가될 수 있습니다.

절연 저항
	정격 전압		250V *1	500V	1000V	2500V	5000V
	최대 측정값		9.99GΩ	99.9GΩ	199GΩ	999GΩ	9.99TΩ
	확도		0.0 - 99.9MΩ ±5%rdg±3dgt	0.0 - 999MΩ ±5%rdg±3dgt	0.0 - 1.99GΩ ±5%rdg±3dgt	0.0 - 99.9GΩ ±5%rdg±3dgt	0.0 - 99.9GΩ ±5%rdg±3dgt
	확도		0.1G - 9.99GΩ ±20%rdg	1G - 99.9GΩ ±20%rdg	2G - 199GΩ ±20%rdg	100G - 999GΩ ±20%rdg	0.1T - 9.99TΩ ±20%rdg
	단락 전류		최대 5.0mA
	출력 전압
		확도	-10 - +10%	-10 - +20%	0 - +20%
		가변	-			-20% - 0% (5% 단위)
		모니터	±10%rdg±20V
전압 측정
	측정 범위		AC: 30 - 600V (50/60Hz) DC: ±30 - ±600V
	확도		±2%rdg±3dgt
전류 측정
	측정 범위		0.00nA - 5.50mA
	확도		±10%rdg *2
정전 용량 측정
	측정 범위		5.0nF - 50.0µF 5.0nF - 25.0µF (5000V)
	확도		±5%rdg±5dgt
일반
적합 규격			IEC 61010-1, 61010-2-030 CAT Ⅳ 600V 오염도 2, IEC 61010-031, IEC 61326-1, 2-2
KC 인증			R-R-Kew-KEW3127
전원			충전 배터리 (납축전지) 12V *3 충전 전원: DC 15VA MAX
통신 인터페이스			USB, Bluetooth^®5.0
치수			208 (L) × 225 (W) × 130 (D) mm 380 (L) × 430 (W) × 154 (D) mm (하드 케이스)
무게			본체: 약 4kg (배터리 포함) 전체: 약 8kg (배터리 포함)

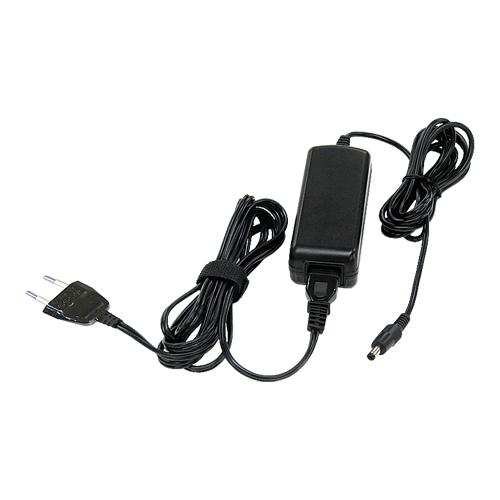

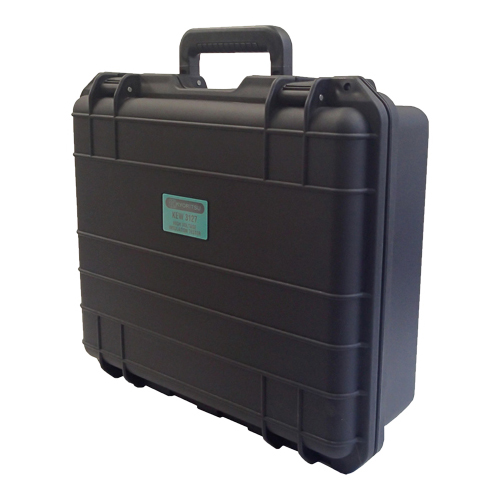

포함 액세서리			7165A (라인 프로브) 7264 (접지 코드) 7265 (가드 코드) 8019 (후크 타입 프로드) 8327EU (전원 어댑터 15V/1A) 9171 (하드 케이스) 취급 설명서
옵션 액세서리			7168A (악어 클립 라인 프로브: 3m) 7253 (악어 클립 라인 프로브(롱): 15m) 8212-USB (USB 어댑터) 8302 (1mV/1µA 기록계용 어댑터)

*1 : IR 모드만 사용할 수 있습니다.
*2 : 저항 및 전압값에 의해 결정됩니다. (10MΩ 이상)
*3 : 충전 중에는 측정할 수 없습니다.

“KEW Windows for KEW 3127 (소프트웨어)"의 다운로드는 다음을 클릭하여 주십시오.
