대지저항률 | KEW 4106
본문
| 개정된 KC 접지 설계에 준거한 접지 저항 & 대지 저항률 테스터! |
| • 향상된 필터링 기법(고속 푸리에 변환/FFT)으로 안정적인 측정을 위한 노이즈 제거 기능 |
| • 대지 저항률 (ρ)은 보조 접지봉 간의 거리를 설정한 후, 자동으로 계산 가능 (Wenner 방식) |
| • 4가지 (94/105/111/128Hz)의 측정 전류 주파수의 자동 및 수동 선택이 가능 |
| • 자동 모드에서는 측정에 적합한 최적의 주파수를 자동으로 선택하여 측정 |
| • 최대 80mA의 측정 전류, 최소 분해능 0.001Ω (2Ω 레인지) |
| • 메모리 기능 : 최대 800건의 데이터 저장 / 측정값의 리콜 가능 |
| • 보조 접지봉의 저항, 측정 전류의 주파수, (노이즈) 간섭 전압 및 주파수, 잔류 저항 Rk 표시 |
| • 저장된 측정 결과는 USB 접속을 통해 PC로 전송 가능 |
3D 뷰어
제품 사양
| 기능 | 레인지 | 분해능 | 측정 범위 | 확도 |
|---|---|---|---|---|
| 접지 저항 Re (ρ 측정의 Rg) |
2Ω | 0.001Ω | 0.03 - 2.099Ω | ±2%rdg±0.03Ω |
| 20Ω | 0.01Ω | 0.03 - 20.99Ω | ±2%rdg±5dgt *1 | |
| 200Ω | 0.1Ω | 0.3 - 209.9Ω | ||
| 2000Ω | 1Ω | 3 - 2099Ω | ||
| 20kΩ | 10Ω | 0.03k - 20.99kΩ | ||
| 200kΩ | 100Ω | 0.3k - 209.9kΩ | ||
| 보조 접지 저항 Rh, Rs |
Re+Rh+Rs의 8% | |||
| 대지 저항률 ρ |
2Ω | 0.1Ω·mm - 1Ω·m 오토 레인지 |
0.2 - 395.6Ω·m | ρ=2×π×a×Rg *2 |
| 20Ω | 0.2 - 3956Ω·m | |||
| 200Ω | 20 - 39.56kΩ·m | |||
| 2000Ω | 0.2 - 395.6kΩ·m | |||
| 20kΩ | 2.0 - 1999kΩ·m | |||
| 200kΩ | ||||
| 연속 간섭 전압 Ust (교류 전용) *3 |
50V | 0.1V | 0 - 50.9Vrms | ±2%rdg±2dgt (50/60Hz) |
| ±3%rdg±2dgt (40 - 500Hz) | ||||
| 주파수 Fst |
오토 레인지 | 0.1Hz 1Hz |
40Hz - 499.9Hz | ±1%rdg±2dgt |
| 측정법 | 접지 저항 : 전압 강하법 (프로브를 통해 전류와 전압을 측정) 대지 저항률 측정법 (ρ) : 웨너의 4극법 연속 간섭 전압 (대지 전압) : 실효값 정류기 ( E-S 단자 사이) |
|||
| 메모리 용량 | 800 데이터 | |||
| 통신 인터페이스 | Model 8212-USB 옵티컬 어댑터 | |||
| LCD | 도트 매트릭스 192×64 모노크롬 | |||
| 과부하 표시 | "OL" | |||
| 과부하 보호 | E-S(P)와 E-H(C) 단자 간에서 AC 280V/10초 | |||
| 적합 규격 | IEC 61010-1 CAT III 300V, CAT IV 150V 오염도 2 IEC 61010-031, IEC 61557-1, 5, IEC 61326-1 (EMC), IEC 60529 (IP54) |
|||
| 전원 | DC12V : 사이즈 AA 배터리 (R6) × 8 (오토 파워 오프: 약 5분) |
|||
| 치수 | 167(L) × 185(W) × 89(D) mm | |||
| 무게 | 약 900g (배터리 포함) | |||

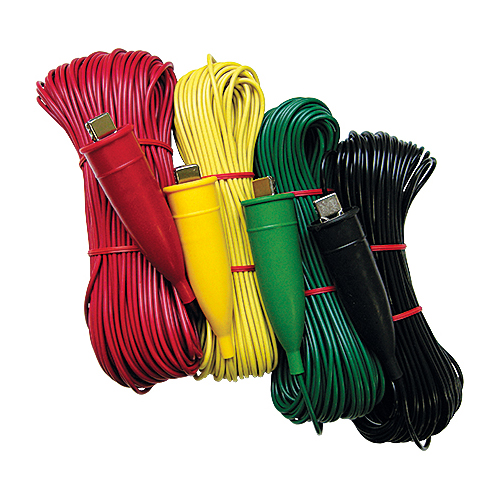

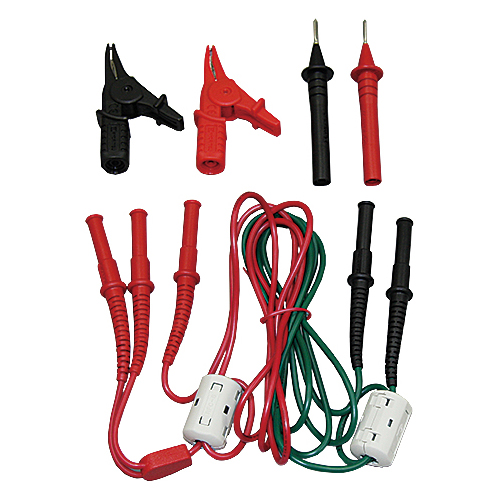

| 포함 액세서리 | 7229A (정밀 측정 코드) 7238A (간이 측정 코드) 8032 (보조 접지봉 [2봉/세트])×2 세트 (총 4봉) 8200-04 (코드 릴 [4개])×1 세트 8212-USB (USB 어댑터) 9121 (어깨걸이 스트랩) 9125 (휴대용 케이스) R6 × 8, 취급 설명서 |
|||
| 옵션 액세서리 | 8259 (측정 단자용 어댑터) | |||
*1 : 보조 접지 저항은 100Ω, Rk 보정 후의 데이터로 합니다.
*2 : 측정된 Rg값에 따릅니다. (보조 접지봉의 간격 [a]는 1.0~30.0m)
*3 : 본 제품은 상용 전원의 상 전압 측정용으로 설계되지 않았습니다.
“KEW Report (소프트웨어)"의 다운로드는 다음을 클릭하여 주십시오.
포함 액세서리
옵션 액세서리
카탈로그 & 문서
| 제품 카탈로그 | 취급 설명서 |
|---|---|
KEW 4106 제품 카탈로그 |
KEW 4106 취급 설명서 |
