접지 | MODEL 4102A

본문


MODEL 4102A 접지

• 최신 회로 설계를 통해 기기가 보조 접지봉의 지전압 및 접지 저항의 영향을
  최소화하면서 작동 가능.
• 방진 및 방적 구조. (IEC 529 IP54에 따라 설계)
• 2mA 측정 전류는 피측정 회로의 누전 차단기를 트립하지 않고 접지 저항 테스트.
• C 및 P 단자에 접속한 코드선과 적절한 보조 접지 저항은 "OK" 램프에 의해
  확인이 가능합니다. "OK" 램프가 점등되면, C와 E 단자에 접속한 코드선의 상태가
  양호한 것을 의미합니다.
• 지전압 측정 가능.
CE

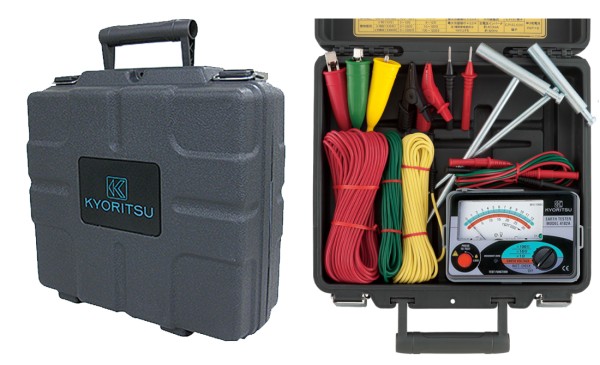

4102A 소프트 케이스 모델4102A 하드 케이스 모델
9084.png hardcase_4102A.jpg

측정에 유용한 옵션

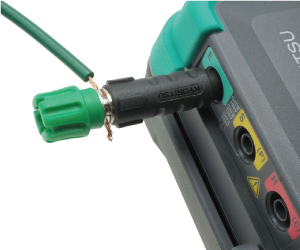

다른 측정 코드를 사용할 수 있는 어댑터. (모델 8259)





















측정 범위 접지 저항: 0 - 12 Ω/0 - 120 Ω/0 - 1200 Ω
지전압 [50,60Hz]: 0 - 30V AC
확도 접지 저항: 풀스케일의 ±3%
지전압: 풀스케일의 ±3%
과부하 보호 접지 저항: 276V AC에서 10초
3 단자 중 2 단자 간
지전압: 276V AC에서 1분
적합 규격 IEC 61010-1 CAT III 300V 오염도 2, IEC 61557
IEC 60529 IP54
전원 R6 (AA) (1.5V) × 6
치수 105(L) × 158(W) × 70(D)mm
무게 약 600g
포함 액세서리 7095A (접지 저항 측정 코드) × 1세트
(적색-20m, 황색-10m, 녹색-5m)

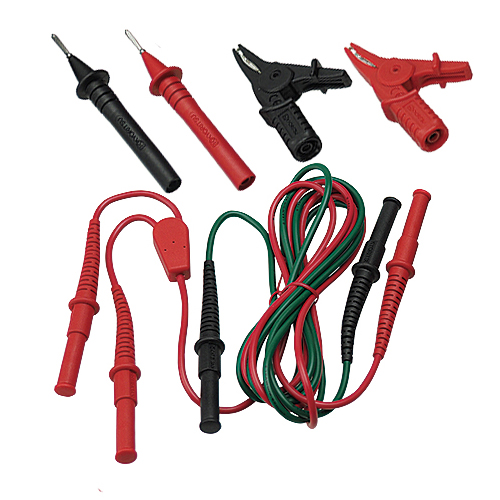

7127B (간이 측정 프로브)
8032 (보조 접지봉) × 1세트
R6 (AA) × 6
9121 (어깨걸이 스트랩)
취급 설명서
휴대용 케이스 : 9084(휴대용 케이스[소프트]:4102A 전용)

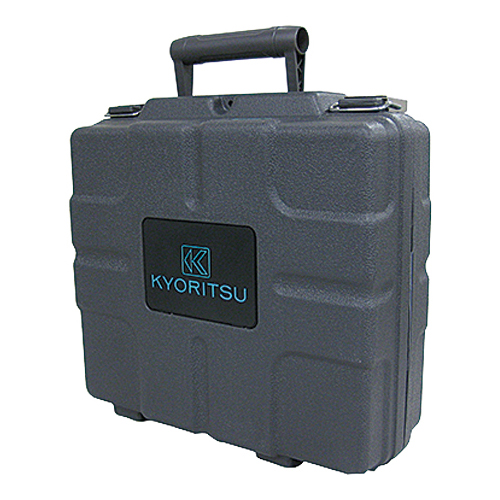

        : 9164(휴대용 케이스[하 드]:4102A-H 전용)
옵션 액세서리 7245A (정밀 측정 코드 세트)
8259 (측정 단자용 어댑터)

악세서리/옵션 악세서리/관련 제품


제품 카탈로그 취급 설명서
iconpdf.png MODEL4102A/4105A 제품 카탈로그 iconpdf.png MODEL4102A 취급 설명서
