3채널 입력으로 누설전류, 부하전류, 전압을 동시에 기록

• 전원 품질 기록이 가능

• 60,000개의 데이터 저장이 가능한 대용량 메모리

• 저역 필터로 고조파를 필터링

• 리콜 기능 : 저장 데이터의 확인이 가능

• One-time 모드/ Endless 모드 선택 가능

• 비휘발성 메모리로 데이터를 장기간 저장 가능

• 전류, 전압의 기록 및 해석을 위한 PC 소프트웨어 지원

• 연속 측정 시간 : 약 10일 (알카라인 배터리 사용 시)

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

제품 개요

적용 방법 및 유용한 팁

누설 전류를 확인하여 절연 감시

예측할 수 없는 경우가 많은 간헐적인 누설 전류를 검출
누설 전류로 인한 누전 차단기 (RCD/ELCB)의 트립 및 정격 감도 전류에서 트립되는지도 확인 가능

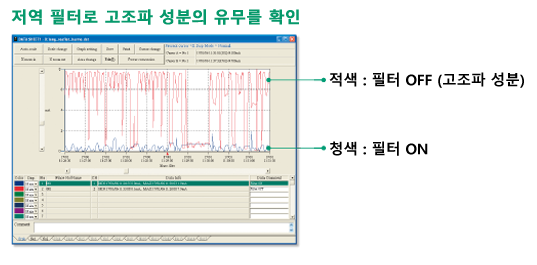

고조파의 유무를 확인
클램프 센서 2개 (채널당 1개씩)를 동일 회로에 클램프하고 클램프 센서 1개에 필터 기능을 적용하면, 두 채널간의 전류값의 차이를 통해 고조파의 유무를
확인할 수 있으며, 이러한 방식으로 고조파의 발생원을 특정하는 것이 가능

부하 전류 감시

돌입(기동) 전류 및 서지 전류로 인한 과부하를 정확하게 검출하여 부하(예: 모터)의 안전성과 전류에 대한 왜곡을 확인
3상 계통에서의 전류 불평형에 대한 확인
피크 전류 및 돌입 전류를 측정하여 적정한 차단기 용량 선정
기동 전류로 인한 전압 강하를 분석

전압 변동 감시 (전원 품질 분석)

기준 전압, 스웰, 딥, 순정을 측정/기록
공장 등 산업현장에서 대형 모터의 작동에 의한 전압 강하의 발생원 확인
예: 부하측에서 전압 강하가 발생한 경우 :
1. 전압 강하는 있지만 전류에 변화가 없을 경우, 발생원은 측정 개소보다 상류측
2. 전압 강하 및 전류가 증가할 경우, 발생원은 측정 개소보다 하류측
이상 전압 변동으로 인한 기계 (예: 용접 로봇, 중장비 전기 기계)의 비가동 시간/정지 상태를 확인

공장의 각 생산 라인 또는 빌딩의 각 층의 전력 감시

4 기록 모드로 다양한 측정이 가능

일반 기록 모드

전력 라인의 상태 또는 간헐적 누설을 감시

일정 간격으로 전류의 변화를 기록 (시간에 따라 변동하는 전류의 상태를 감시)
15종의 기록 간격 설정 가능: 1초 ~ 60분
(1, 2, 5, 10, 15, 20, 30초, 1, 2, 5, 10, 15, 20, 30, 60분)
측정값의 평균을 모든 기록 간격마다 기록. 최대, 최소 및 순시 피크값(샘플링 파고값)을 판독값 10회마다 기록

트리거 기록 모드

누전 차단기의 이상 동작, 이상 전류의 조사

전류 검출값을 초과하면 LED가 점멸 (전류는 검출값을 상회할 때 검출)
검출 레벨(즉, 사전 설정값)을 초과할 경우, 사전 설정값을 초과한 전후의 8개의 데이터 포인트
(약 0.8초간의 실효값)와 피크값을 기록
매 1.6ms마다 샘플링하여 돌입 전류 또는 이상 전류를 감지 (3채널 사용시)
사전 설정값을 초과할 경우, 전류값, 시간 및 주파수를 검출

캡쳐 기록 모드

간편하게 파형을 감시

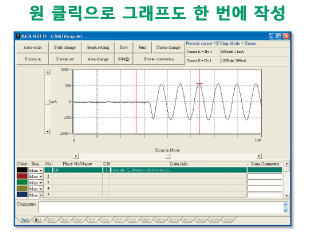

0.5ms마다 샘플링하여 간단하게 파형 관측이 가능 (PC에서 그래프 표시)
사전 설정값을 초과할 경우, 사전 설정값을 초과한 전후 200ms(50Hz에서 10 파형, 60Hz에서 12 파형)에 대한
순시값을 기록
전류값이 사전 설정값을 초과하면 LED가 점멸

전원 품질 분석 모드

전압 변동을 감시 및 조사

전원 품질 분석을 위해 기준 전압, 스웰, 딥, 순정을 검출하여 발생 시각 및 종료 시각을 기록
0.55ms마다 샘플링하고 10ms마다 전압 변동을 검출
전압 변동을 검출하면 LED가 점멸 (전류는 검출값을 상회할 때, 전압은 하회할 때 검출)

60,000건의 대용량 데이트를 기록

1채널 사용 시에는 60,000건, 모든 3채널 사용 시에는 각 채널당 20,000건의 데이터 기록이 가능

기록 데이터의 최대 수

3채널 모두 사용	2채널 사용	1채널만 사용
20,000건	30,000건	60,000건

【일반 기록 모드의 최대 기록 시간】

기록 간격	3채널 사용시	2채널 사용시	1채널 사용시
1초	5:33:20	8:20:00	16:40:00
2초	11:06:40	16:40:00	1일　 9:20:00
5초	1일　 3:46:40	1일　17:40:00	3일　11:20:00
10초	2일　 7:33:20	3일　11:20:00	6일　22:40:00
15초	3일　11:20:00	5일　 5:00:00	10일　10:00:00
20초	4일　15:06:40	6일　22:40:00	13일　21:20:00
30초	6일　22:40:00	10일　10:00:00	20일　20:00:00
1분	13일　21:20:00	20일　20:00:00	4 일　16:00:00
2분	27일　18:40:00	41일　16:00:00	83일　 8:00:00
5분	69일　10:40:00	104일　 4:00:00	208일　 8:00:00
10분	138일　21:20:00	208일　 8:00:00	416일　16:00:00
15분	208일　 8:00:00	260일　10:00:00	520일　 0:00:00
20분	277일　18:40:00	416일　16:00:00	833일　 8:00:00
30분	416일　16:00:00	625일　 0:00:00	1250일　 0:00:00
60분	833일　 8:00:00	1250일　 8:00:00	2500일　 0:00:00

연속 측정 시간: 약 10일 (알카라인 배터리)

*최대 기록 시간은 배터리 수명에 따라 다릅니다. (알카라인 배터리 사용 시 약 10일)

*장시간 기록할 경우, 옵션의 AC 어댑터 (MODEL 8320)를 사용하여 주십시오.

검출값을 초과하면 LED가 점멸

트리거, 캡쳐 기록 모드에서 사용 가능
트리거가 검출되면 센서가 접속된 채널의 LED가 점멸
측정 중에 측정값이 사전 설정값을 초과할 때마다 LED가 점멸
트리거/캡쳐 기록 모드 및 전원 품질 분석 모드에서 측정값이 사전 설정값을 초과하면 트리거가 검출
전압값의 경우, 트리거가 검출 기준보다 낮을 때 검출

CALL : 기록 데이터의 확인

일반 기록 모드에서는 기록 건수, 그 외의 기록 모드에서는
각 채널마다의 전류 검출 건수를 확인 가능

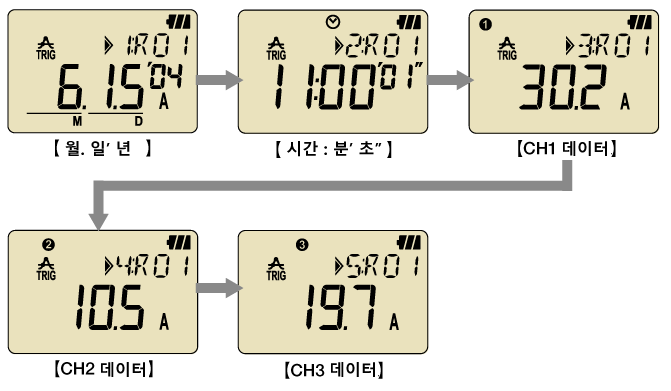

RECALL: 날짜/시간을 포함한 최근 10건의 기록값을 본체에서
확인 가능

One-time 모드 또는 Endless 모드의 선택

One-time on:
메모리가 가득차면 기록을 정지
One-time off:
이전 데이터를 덮어쓰고, 최신 데이터를 저장

배터리 잔량 표시

배터리 상태를 4단계로 표시 (기호가 점멸 상태일 경우에도 약 1일간 측정 가능)
비휘발성 메모리로 배터리가 소진되거나 교체되더라도 기록 데이터는 유지 (10년 보증)

PC로 기록된 데이터 분석 및 처리

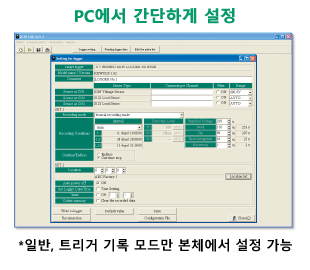

PC로 간단하게 설정

PC 소프트웨어 "KEW LOG Soft2"의 사용 가능
기록 데이터는 USB 케이블을 통해 PC로 다운로드 가능

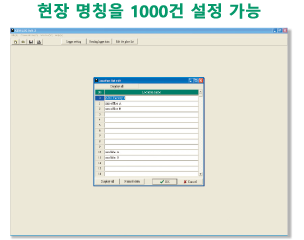

소프트웨어를 통해 시간/날짜, 기록 간격, 기록 시작, 기록 방법, 현장 명칭, 코멘트 등을 간편하게 설정 가능
로거에 접속된 센서를 자동으로 식별
코멘트를 입력할 필요가 없는 경우, 설정할 대화 상자만 클릭
시판의 USB 허브를 사용하면, 여러 로거를 PC에 접속할 수 있으며 동기화된 시간 설정이 가능

대용량의 데이터도 손쉽게 처리

기록 데이터는 CSV 파일로 변환할 수 있으며, 엑셀로 데이터 처리도 가능

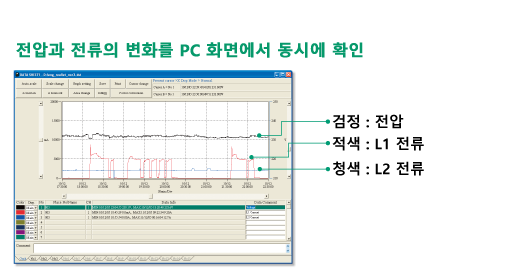

그래픽 디스플레이

전력량의 간이 측정

PC 소프트웨어 “KEW LOG Soft 2”로 통합 소비 전력을 간단히
계산 가능 (단상 2선, 단상 3선, 3상 3선, 3상 4선)
*전력량의 간이 측정 기능은 일반 기록 모드에서 기록된 데이터만
사용 가능합니다.

제품 사양

■ 일반 기록 모드 (AC 50/60Hz, 정현파, 입력: CH1에서 레인지의 10% 이상)

레인지	확도
100.0mA	±2.0%rdg±0.9%f.s.+ 센서의 확도
기타 레인지	±1.5%rdg±0.7%f.s.+ 센서의 확도
파고율	2.5 이하: RMS 확도 (사인) + 2%rdg + 1%f.s.

*일반 기록 모드의 최대, 최소 및 순시 피크는 참고값일 뿐입니다. 확도는 보증되지 않습니다.

■ 트리거 기록 모드 (AC 50/60Hz 정현파)

레인지	확도
100.0mA	±3.5%rdg±2.2%f.s.+ 센서의 확도
기타 레인지	±3.0%rdg±2.0%f.s.+ 센서의 확도

■ 캡쳐 기록 모드

레인지	확도
100.0mA	±3.0%rdg±1.7%f.s.+ 센서의 확도
기타 레인지	±2.5%rdg±1.5%f.s.+ 센서의 확도

기록 모드	일반, 트리거, 캡쳐, 전원 품질 분석
작동 시스템	연속 근사법 (CH1 단일 동기화 샘플링)
정격 최대 작동 전압	AC 9.9Vrms, 14V 피크값
입력 채널 수	3ch
측정 방법	True RMS (실효값)
실효값 측정 간격	약 100ms
샘플링 간격	일반/트리거 모드 : 약 1.65ms/CH 캡쳐 모드 : 약 0.55ms (파형: 매 1.1ms)
전류 레인지	8146 (30A 타입) : 100.0/1000mA/10.00/30.0A 8147 (70A 타입) : 100.0/1000mA/10.00/70.0A 8148 (100A 타입) : 100.0/1000mA/10.00/100.0A 8121 (100A 타입) : 10.00/100.0A 8122 (500A 타입) : 50.00/500.0A 8123 (1000A 타입) : 100.0/1000A 8128/8135 (5A 타입) : 5.000A/(50.00A) 8127 (100A 타입) : 10.00A/100.0A 8126 (200A 타입) : 20.00A/200.0A 8125 (500A 타입) : 50.00A/500.0A 8124 (1000A 타입) : 100.0A/1000A 8130 (1000A 타입) : 100.0/1000A

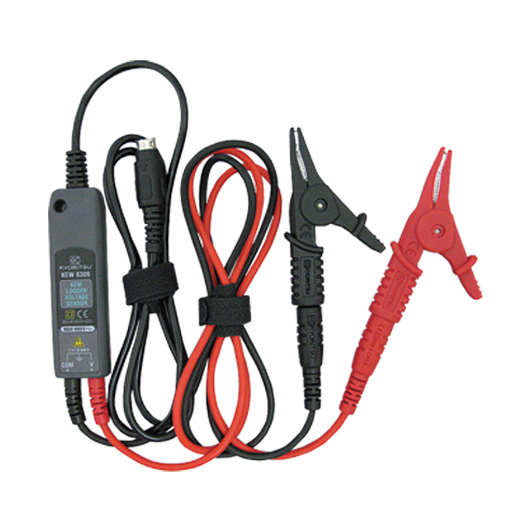

전압 레인지	8309 (600V 타입) : 600.0V
저전압 경고	배터리 기호 표시 (4 단계)
오버 레인지 표시	측정 레인지를 초과한 경우, "OL" 마크 표시.
오토 파워 오프	파워 오프는 기능은 스위치 조작 후, 3분 후에 자동으로 작동합니다. (기록시에는 중지)
측정 가능 시간	약 10일 (알카라인 LR6 배터리 사용 시)
적합 규격	IEC 61010-1:2001 CAT III 300V 오염도 2 IEC 61326 (EMC)
치수	111(L)×60(W)×42(D)mm
무게	약 265g

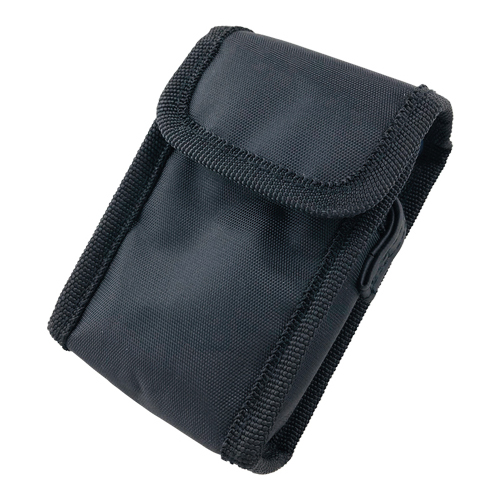

포함 액세서리	7148 (USB 케이블) 9118 (휴대용 케이스) LR6×4개 취급 설명서 퀵 매뉴얼 USB 공지 사항
옵션 액세서리	8146/8147/8148 (누설 및 부하 전류 클램프 센서) 8121/8122/8123 (부하 전류 클램프 센서) 8124/8125(1)/8126(2)/8127(3)/8128 (부하 전류 클램프 센서) 8130(4)/8135 (플렉시블 클램프 센서) 7185 (센서용 연장 케이블) 8309 (전압 센서) 8320 (AC 어댑터) 9135 (휴대용 케이스)

*1-4 : 다음 시리얼 번호 이후부터 사용할 수 있습니다.
　*1 : 8125 No.02637-
　*2 : 8126 No.00151-
　*3 : 8127 No.00181-
　*4 : 5010 No.8029792-
