개정된 Ior 누설전류 관리기준에 대응 가능!!

• 업계 최속인 200ms에서 Ior의 로깅 및 분석 가능

• 다양한 결선 방식에 대응 가능 (단상2선, 단상3선, 3상3선, 3상4선)

• 최대 4계통을 동시 측정 및 로깅

• 고조파의 영향을 받지 않는 고정도의 Ior 측정 가능

• 대화면 디스플레이로 모든 측정값을 한 화면에 표시

• 배면 마그넷으로 본체를 금속 배전반에 부착하여 측정/모니터링 가능

• 일반 누설 전류 및 부하 전류 모두 측정 가능

• 직무고시 별지 제15호 : 공동주택 세대 내의 절연 (저항성 누설전류) 측정에 최적

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

홍보 영상

제품 개요

저항성 누설 전류계와 클램프 센서의 세트 모델

모델명	KEW 5050SE-01	KEW 5050SE-02

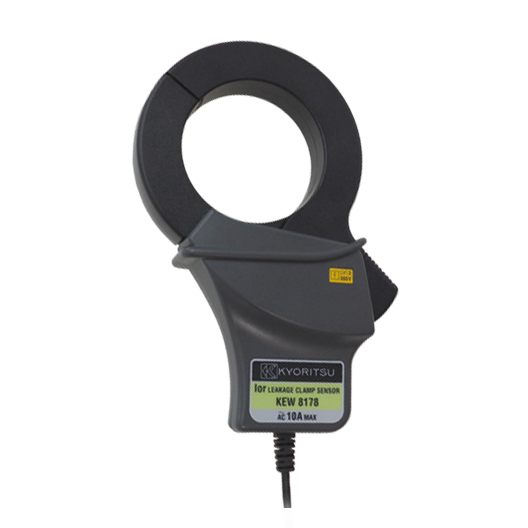

포함 센서	8178（Ø68mm）x 1	8177（Ø40mm）x 1

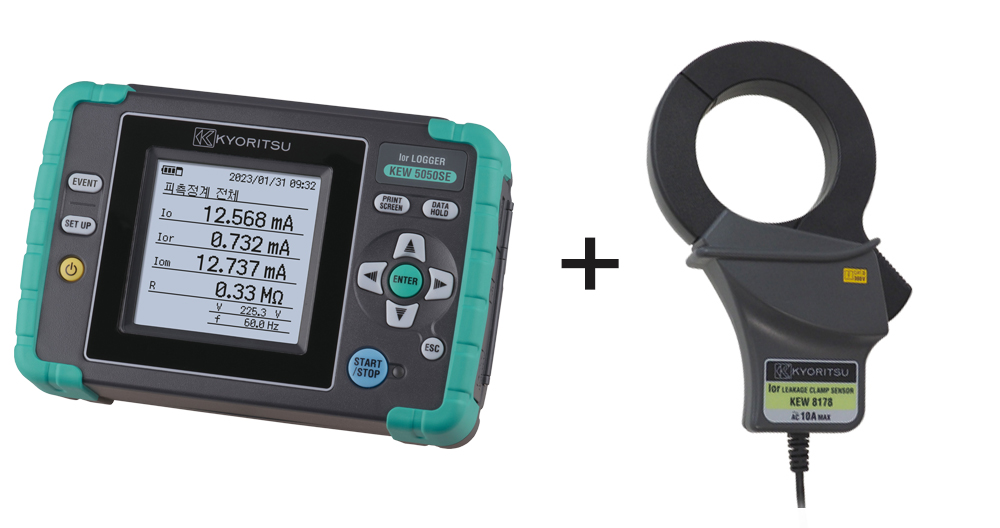

5050SE-01 세트

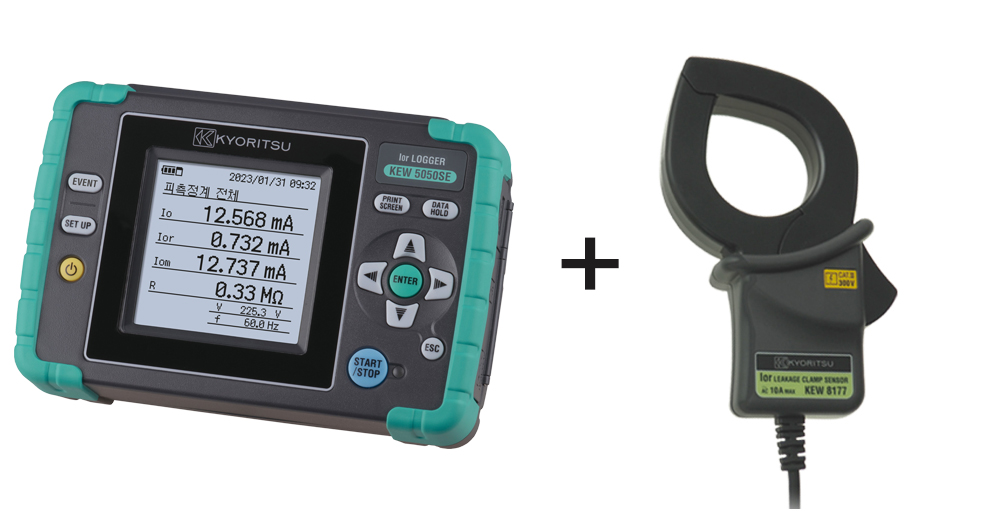

5050SE-02 세트

*세트 모델에 대한 상세는 각 제품 사진을 클릭하여 주십시오.

전용 테스트 프로브 (악어 클립과 교환하여 사용 가능)

테스트 프로브 MODEL 7292 포함
*본 액세서리는 한국버전 5050SE 시리즈에만 적용됩니다.

제품 사양

Ior (저항성 누설전류)
결선 방식		1P2W, 1P3W, 3P3W, 3P4W
측정 및 파라미터		Ior : 저항성 누설 전류 (Trms) Io : 기본파 40 - 70Hz의 누설 전류 (Trms) Iom : 고조파 성분이 포함된 누설 전류 (Trms) V : 기본파 40 - 70Hz의 기준 전압 (Trms) Vm : 고조파 성분이 포함된 기준 전압 (Trms) R : 절연 저항, 주파수(Hz), 위상각(θ)
기타 기능		디지털 출력, 프린트 스크린, 백라이트, 데이터 홀드
기록 간격		200/400ms / 1/5/15/30초 / 1/5/15/30분 / 1/2시간
	레인지	10.000/100.00/1000.0mA/10.000A/AUTO
	확도	정현파 40 - 70Hz 및 90V Trms 이상의 기준 전압의 경우, ±0.2%rdg±0.2%f.s. + 클램프 센서 진폭 확도 + 위상 확도에 따른 오차* (위상 확도에 따른 오차) * Ior 누설 클램프 센서를 사용할 때 측정된 Io 값에 ± 2.0%rdg를 가산. (θ: 기준 전압/ 전류 위상차 ±1.0°의 확도 이내)
	허용 입력	각 레인지의 1% - 110% (Trms), 및 레인지의 200% (peak)
	표기 레인지	0.15% - 130% (0.15% 미만인 경우 "0", 레인지 초과인 경우 “OL” 표시)
Io *레인지, 허용 입력, 표기 레인지는 Ior과 동일
	확도	±0.2%rdg±0.2%f.s.+ 클램프 센서 진폭 확도
Iom *레인지, 허용 입력, 표기 레인지는 Ior과 동일
	확도	±0.2%rdg±0.2%f.s.+ 클램프 센서 진폭 확도
	측정 방법	샘플링 속도 40.96ksps (매 24.4μs), 간극없이 매 200ms마다 실효값 계산.
전압
	레인지	1000.0V
	확도	±0.2%rdg±0.2%f.s. *정현파 40 - 70Hz의 파형에 대해
	허용 입력	10 - 1000V Trms 및 2000V peak
	표기 레인지	0.9V - 1100.0V Trms (0.9V 미만인 경우 "0", 레인지 초과인 경우 “OL” 표시)
위상각(θ)
	표기 레인지	0.0° - ±180.0° (기준 전압의 위상을 0.0°로 간주)
	확도	정현파 40~70Hz, 기준 전압 90Vrms 이상, Io 레인지의 10% 이상 입력 시 ±0.5° 이내. Ior 누설 전류 클램프 센서 사용 시, ±1.0° 이내 및 일반 클램프 센서 사용 시, 센서 확도 + ±0.5° 이내.
주파수 레인지		40 - 70Hz
외부 전원		AC 100 - 240V(50/60Hz) 최대 7.5VA
전원		LR6(AA)(1.5V) × 6 (배터리 수명 약 11시간)
디스플레이 / 업데이트 주기		160 × 160 도트, FSTN 모노크롬 디스플레이 / 500ms
PC 카드 인터페이스		SD 카드 (2GB) *기본 액세서리
PC 통신 인터페이스		USB
온도 및 습도 범위		23±5°C, 상대습도 85% 이하 (결로가 없을 것)
사용 온도 및 습도 범위		-10 - 50°C, 상대습도 85% 이하 (결로가 없을 것)
보관 온도 및 습도 범위		-20 - 60°C, 상대습도 85% 이하 (결로가 없을 것)
적합 규격		IEC 61010-1 CATⅣ 300V / CATⅢ 600V 오염도 2 IEC 61010-2-030, IEC 61010-031, IEC 61326
치수		165(L) × 115(W) × 57(D)mm
무게		약 680g (배터리 포함)
포함 액세서리		7273 (전압 측정 코드) 8262 (AC 어댑터) 7278 (접지 케이블) 7219 (USB 케이블) 7292 (테스트 프로드) 8326-02 (SD 카드 2GB) 9125 (휴대용 케이스) 취급 설명서, 케이블 마커, LR6(AA) × 6
옵션 액세서리		8177 (Ior 누설 클램프 센서 Ø40mm) 8178 (Ior 누설 클램프 센서 Ø68mm) 8121/8122/8123/8124/8125/8126/8127/8128 (부하 전류 클램프 센서)* 8130/8133 (플렉시블 클램프 센서)* 8146/8147/8148 (누설 & 부하 전류 클램프 센서)* 8329 (전원 공급 어댑터)

다음 공식에 의해 결정된 절연 저항값 (R)을 표시합니다.
R = V : 기준 전압 / Ior : 저항성 누설 전류
표시된 값은 측정 방법이 절연 저항 테스터와 다르고, 서로 일치하지 않을 수 있으므로 참고용입니다.
*Ior 측정에는 사용할 수 없습니다.

“KEW Windows for KEW 5050 (소프트웨어)"의 다운로드는 다음을 클릭하여 주십시오.
*한국어 버전은 정품 확인 후, 배포가 가능합니다. 당사로 문의하여 주십시오.
