전력계 | KEW 6305
본문
| 단상 및 3상 계통의 포괄적인 실시간 모니터링, 기록 및 분석 |
| • 전압, 전류, 역률 및 주파수 측정 |
| • 전력 및 전력량 분석 (유효 전력, 피상 전력 및 무효 전력) |
| • 오 접속 방지를 위한 자동 결선 점검 기능 |
| • 내장 SD 카드 인터페이스를 사용하는 대용량 메모리 (2GB) |
| • Android 애플리케이션을 사용한 실시간 및 원격 측정 |
| • USB 포트 또는 Bluetooth를 통한 데이터 분석 및 설정을 위한 Windows 소프트웨어 지원 |
| • 다양한 클램프 센서 선택으로 0.1A ~ 3000A 측정 가능 |
| • 유효 전력 정확도 : ±0.3%rdg±0.2%f.s |
3D 뷰어
홍보 영상
제품 개요
전력계와 클램프 센서의 세트 모델
| 모델명 | KEW 6305-01 | KEW 6305-03 | KEW 6305-05 |
|---|---|---|---|
| 포함 센서 | 8125（500A/Ø40mm）x 3 | 8130（1000A/Ø110mm）x 3 | 8133（3000A/Ø170mm）x 3 |
KEW Smart 6305
무료 안드로이드 소프트웨어 "KEW smart 6305"는 "구글 플레이 스토어"에서 사용 가능합니다.
*어플 다운로드 시 별도의 통신료가 부가될 수 있습니다.
- • Andriod™ ver. 8 ~ 15 지원
- • WVGA (800 × 480) 해상도 이상
제품 사양
| 결선 방식 | 1P2W, 1P3W, 3P3W, 3P3W3A, 3P4W |
|---|---|
| 측정 | 전압, 전류, 주파수, 유효 전력 |
| 파라미터 | 피상 전력, 무효 전력, 유효 전력량, 피상 전력량, 무효 전력량, 역률 (cos θ), 중성선 전류 |
| 전압 레인지 [RMS] | 150.0 / 300.0 / 600.0V |
| 전압 확도 | ±0.2%rdg±0.2%f.s. (정현파, 45 - 65Hz) |
| 전류 레인지 [RMS] | 8128/8135 ( 50A 타입 ) : 1.000 / 5.000 / 10.00 / 25.00 / 50.00A / 자동 8127 ( 100A 타입 ) : 2.000 / 10.00 / 20.00 / 50.00 / 100.0A / 자동 8126 ( 200A 타입 ) : 4.000 / 20.00 / 40.00 / 100.0 / 200.0A / 자동 8125 ( 500A 타입 ) : 10.00 / 50.00 / 100.0 / 250.0 / 500.0A / 자동 8124 ( 1000A 타입 ) : 50.00 / 100.0 / 200.0 / 500.0 / 1000A / 자동 8130 ( 1000A 타입 ) : 50.00 / 100.0 / 200.0 / 500.0 / 1000A / 자동 8133 ( 3000A 타입 ) : 60.00 / 300.0 / 600.0 / 1500 / 3000A / 자동 |
| 전류 확도 | ±0.2%rdg±0.2%f.s. + 클램프 센서의 확도 (정현파, 45 - 65Hz) *최하위 레인지는 +1%f.s. 가산 |
| 표기 레인지 | 각 레인지의 5 - 130% (전압) 각 레인지의 1 - 130% (전류) |
| 파고율 | 전압: 최대 2.5, 전류: 최대 3.0 (최대 1.4Vpeak) |
| 유효 전력 확도 | ±0.3% rdg±0.2% f.s.+ 클램프 센서의 확도 전류 최하위 레인지 설정의 경우, 1% f.s.를 가산한다. * 3P3W3A시는 전압, 전류에 변형이 있으면 그와 비례하여 오차를 발생시키므로 주의하십시오. |
| 역률의 영향 | 유효 전력: ±1.0%rdg cos θ=±0.5 (PF=1) |
| 주파수 레인지 | 40.0 - 70.0Hz |
| 주파수 레인지 확도 | ±3dgt |
| 확도 전제 조건 | PF=1, 정현파, 45 - 65Hz, 23ºC±5ºC |
| 표시 갱신 주기 | 1초 |
| 사용 온도 & 습도 범위 | 0 - +50ºC, 상대습도 85% 이하 (결로가 없을 것) |
| 보관 온도 & 습도 범위 | -20 - +60ºC, 상대습도 85% 이하 (결로가 없을 것) |
| 전원 (AC 라인) | AC 100 - 240V±10% (50/60Hz) |
| 전원 (DC 배터리) | LR6 또는 Ni-MH (HR-15-51) ×6 (배터리 충전기는 미포함), 배터리 수명 약 15시간 (LR6) |
| 소비 전력 | 10VA (최대) |
| 통신 인터페이스 | USB, Bluetooth® |
| PC 카드 인터페이스 | SD 카드 (2GB) |
| 치수 | 175(L)×120(W)×65(D) mm |
| 무게 | 약 800g (배터리 포함) |
| 적합규격 | IEC 61010-1, -2-030 측정 CAT III 600V 오염도 2, IEC 61010-031, IEC 61326, EN 50581 |
| KC 인증 | KCC-CMI-Kew-KEW6305 |
| 포함 액세서리 | 7141B (전압 측정 코드) 7170 (전원 코드) 7148 (USB 케이블) 8326-02 (SD 카드 2GB) 9125 (휴대용 케이스) 배터리 (LR6)×6 퀵 매뉴얼 |

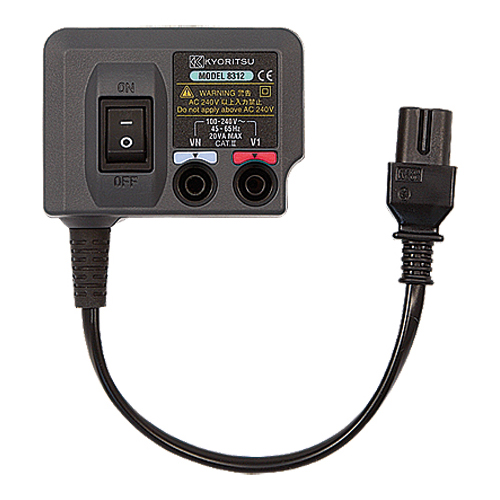

| 옵션 액세서리 | 8124/8125/8126/8127/8128 (부하 전류 클램프 센서) 8130/8133(*1)/8135(*2) (플렉시블 클램프 센서) 8312 (전원 공급 어댑터) 9132 (자석 케이스) 9135 (휴대용 케이스) 8331 (3P 차단기 어댑터) |
*1 : KEW 6305의 펌웨어 버전 V1.10 이상에서 사용할 수 있습니다.
*2 : KEW 6305의 펌웨어 버전은 V2.00 이상, KEW 8135의 시리얼 번호는 "8369312" 이상에서 사용할 수 있습니다.
최신 펌웨어는 여기를 확인하여 주십시오.
“KEW Windows for KEW 6305 (소프트웨어)"의 다운로드 및 적용 모델 목록은 다음을 클릭하여 주십시오.
포함 액세서리
옵션 액세서리
카탈로그 & 문서
| 제품 카탈로그 | 취급 설명서 |
|---|---|
KEW 6305 제품 카탈로그 |
KEW 6305 취급 설명서 |
