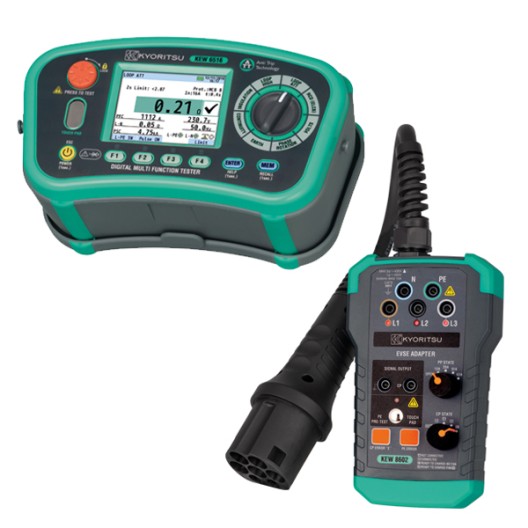

다기능 테스터 및 EVSE 어댑터 키트 KEW 6516 ＋ KEW 8602

*상세는 하기를 참고하여 주십시오.

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

홍보 영상

사용 방법

제품 개요

세트 모델의 구성품

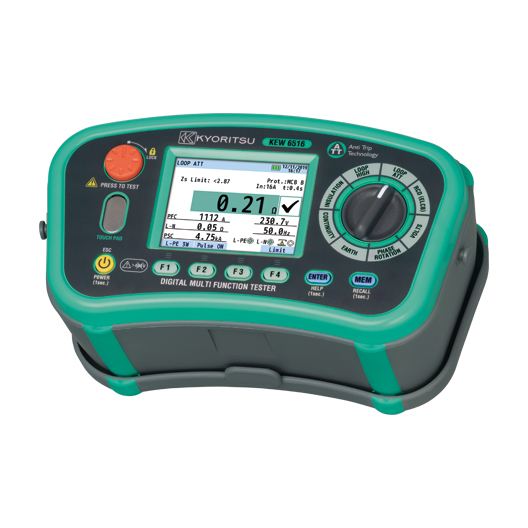

6516 (다기능 테스터)
8602 (EVSE 어댑터)

KEW 6516 시리즈를 활용한 EVSE 테스트 개요

정전 상태 (CP 상태 A)에서 수행하는 테스트

(케이블에 대한) 절연 테스트

측정 코드를 어댑터 단자에 접속하면, 단상 및 3상 EVSE에 대한 케이블의 절연 저항을 측정할 수 있습니다.

*PE 이외의 전선(N, L1, L2, L3)간의 절연은 측정할 수 없습니다.

접지 연속성 테스트 (200mA)

어댑터의 PE 단자와 전기 회로의 금속 외함 또는 접지 간의 연속성을 확인할 수 있습니다.

접지 테스트 (3전극 & 2전극)

EVSE가 접속된 접지의 저항을 측정할 수 있습니다.

활선 상태 (CP 상태 C, D)에서 수행하는 테스트

전압

각 단자 간의 전압/주파수를 측정할 수 있습니다.

검상

3상 전원의 상 회전을 측정할 수 있습니다.

누전 차단기(RCD) 테스트

EVSE에 내장된 DC 6mA RCD의 작동 여부를 테스트할 수 있습니다.

극성 (+,-), x1/2, x1 및 x5 테스트를 자동으로 테스트할 수 있습니다.

유형 AC, A, B 및 F의 RCD도 테스트할 수 있습니다.

루프 임피던스 (Loop ATT 기능)

라인-접지 간의 루프 임피던스를 측정할 수 있습니다.

일반적인 측정기는 RCD가 설치된 회로에서 정격 감도 전류 30mA의 RCD를 트립하지 않는 전류로
루프 임피던스를 측정하도록 설계되었습니다.
그러나, EVSE에 내장된 DC 6mA RCD는 이 전류에서도 트입되는 경우가 많으므로, KEW 6516 시리즈에는
이보다 더 낮은 전류에서 루프 임피던스를 측정하는 전용 EVSE 레인지가 있습니다.

<공지 사항>
KEW 6516/6516BT 본체의 펌웨어 버전 2.10 이상에서는 다음의 기능이 추가되었습니다.

LOOP ATT 기능의 “L-PE 3W EV” 모드

이 기능은 EVSE 루프 임피던스 측정 중에 EVSE 내부의 6mA RDC-DD가 트립하는 것을 방지하기 위해 측정 전류를 감소합니다.

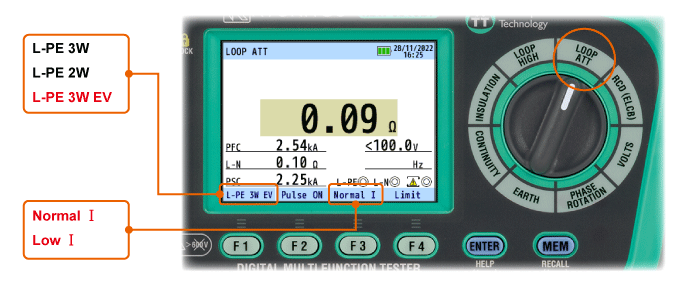

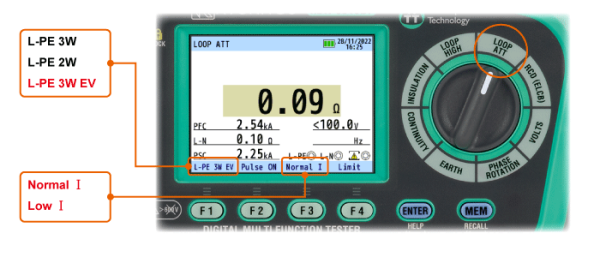

F1 버튼으로 "L-PE 3W EV"를 선택한 경우, F3 버튼으로 "Normal I" 또는 "Low I"를 선택할 수 있습니다.

“L-PE 3W”와 “L-PE 3W EV” 기능의 차이

루프 임피던스 측정 중의 전류는 다음과 같습니다.

	L-PE 3W	L-PE 3W EV
L-N	6A/60ms	6A/60ms
N-PE	10mA (5.3Hz)	Normal I : 6mA (5.3Hz) Low I : 4mA (5.3Hz)

본체의 펌웨어 버전 확인 방법

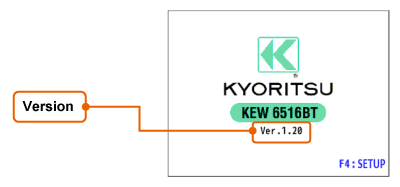

버전은 본체 기동시 화면에서 확인할 수 있습니다.

KEW 6516/6516BT의 펌웨어 업그레이드에 대한 정보는 세진계기(주) 서비스 센터로 연락주시기 바랍니다.

제품 사양

KEW 8602 단독 또는 KEW 6516과 조합하여 측정 가능한 테스트

	8602 단독	8602 + 6516 (MFT)
CP 상태	A, B, C, D
PP 상태	OPEN, 13A, 20A, 32A, 64A
단자	E, N, L1, L2, L3, CP
PE 사전 테스트	✓
CP 오류	✓
PE 오류	✓
메인 소켓	10A/250V
연속성	-	✓
절연 저항	-	✓ (충전부와 대지간)
접지 저항	-	✓ (2W, 3W)
루프 임피던스	-	✓
전압	-	✓
누전 차단기(RCD)	-	✓ (AC, A, B, F, 6mA DC)
검상	-	✓
