LOOP•PFC•PSC 테스터 | MODEL 4118A
본문
| 마이크로 프로세서로 제어로 확도 및 신뢰성 높은 측정 |
| • 3개의 LED로 올바른 배선 상태를 확인이 용이 |
| • 15mA LOOP 측정 : LOOP 임피던스 2000Ω 레인지의 측정은 낮은 테스트 전류 (15mA)로 측정 |
| • 정격 감도 전류 30mA의 누전 차단기를 트립없이 측정 가능 |
| • 예상 단락 전류 (PSC) 측정 |
| • 낮은 LOOP 저항 측정 (분해능 0.01Ω) |
| • IP54 등급 설계 / 국제 안전 규격 IEC61557 |
3D 뷰어
제품 사양
| 루프 임피던스 레인지 | 20/200/2000Ω |
|---|---|
| 루프 임피던스 확도 | ±2%rdg±4dgt |
| 측정 전류 | 20Ω 25A 200Ω 2.3A 2000Ω 15mA |
| 측정 주기 | 20Ω (20ms) 200Ω (40ms) 2000Ω (280ms) |
| PSC 범위 | 200A (2.3A 40ms) 2000A (25A 20ms) 20kA (25A 20ms) |
| PSC 범위의 확도 | 루프 임피던스의 확도에서 파생 |
| 전압 | 110V-260V ±2%rdg±4dgt |
| 작동 전압 | 230V+10% -15% (195V - 253V) 50Hz |
| 적합 규격 | IEC 61010-1 CAT III 300V 오염도 2 IEC 61557-1,-3 IEC 61010-2-031 |
| IP 등급 | IEC 60529-IP54 |
| 치수 | 167(L) × 185(W) × 89(D)mm |
| 무게 | 약 750g |

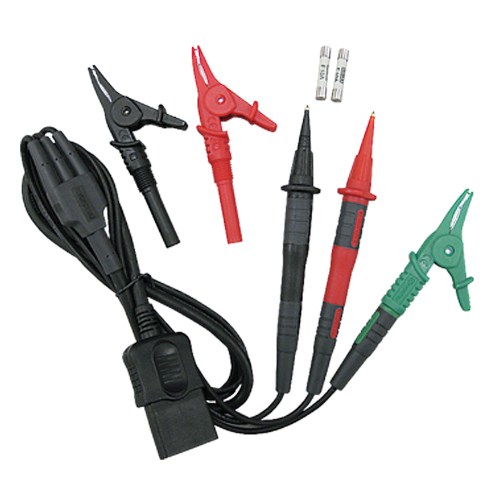

| 포함 액세서리 | 몰드 플러그 측정 코드* 7121B (배전반 측정 코드) 9121 (어깨걸이 스트랩) 9147 (코드 케이스) 취급 설명서 |

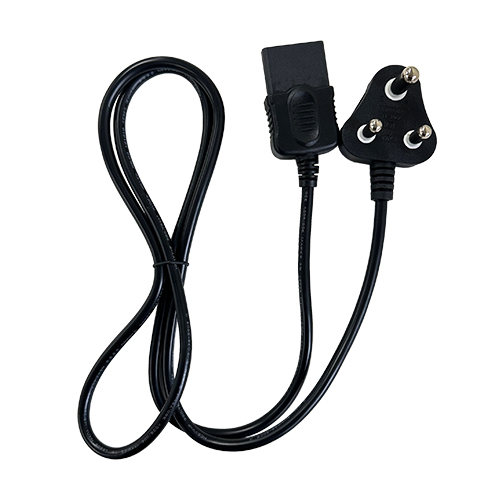

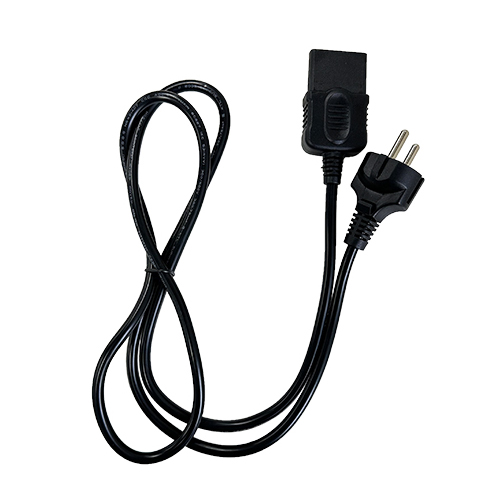

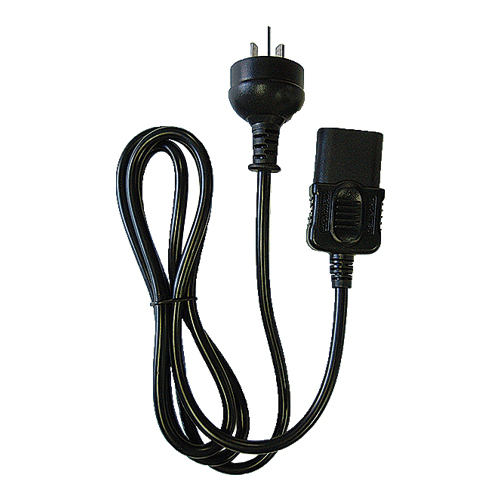

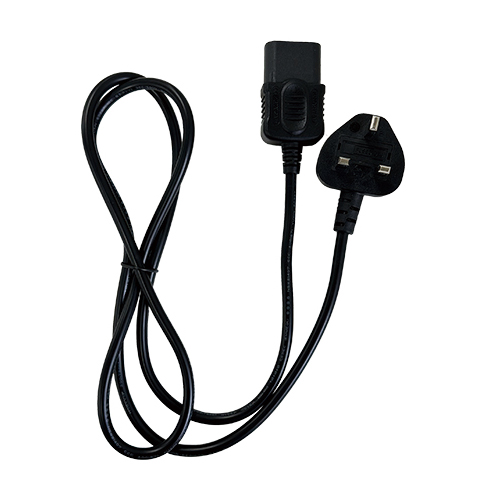

*7123(AU): 호주 플러그, 7124(UK): 영국 플러그(13A), 7125(EU): 유럽 SHUKO 플러그, 7126(SA): 남아프리카 플러그
액세서리
카탈로그 & 문서
| 취급 설명서 |
|---|
MODEL 4118A 취급 설명서 |
