제품 사양

루프 임피던스
	기능	L-PE ATT OFF		L-PE ATT ON		L-N / L-L
	정격 전압	230V (50/60Hz)				L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	작동 전압	100 - 280V (45 - 65Hz)				100 - 500V (45 - 65Hz)
	측정 범위 (오토 레인지)	20/200/2000Ω		20/200/2000Ω (L-N<20Ω)		20Ω
	0Ω 외부 루프에서 공칭 시험 전류: 230V에서 크기/기간	20Ω:6A/20ms 200Ω:3A/20ms 2000Ω:15mA/250ms		L-N: 6A/60ms N-PE: 10mA/약 5초		20Ω: 6A/20ms
	확도	±3%rdg±4dgt *1		±3%rdg±6dgt *1		L-N: ±3%rdg±4dgt L-L: ±3%rdg±8dgt
PFC (L-PE) / PSC (L-N / L-L) *2
	기능	PFC		PFC (ATT)		PSC
	정격 전압	230V (50/60Hz)				L-N: 230V (50/60Hz) L-L: 400V (50/60Hz)
	작동 전압	100 - 280V (45 - 65Hz)				100 - 500V (45 - 65Hz)
	측정 범위 (오토 레인지)	2000A/20kA		2000A/20kA (L-N<20Ω)		2000A/20kA
	0Ω 외부 루프에서 공칭 시험 전류: 230V애서 크기/기간	20Ω: 6A/40ms 200Ω: 2A/20ms 2000Ω: 15mA/500ms		L-N: 6A/60ms N-PE: 10mA/약 5초		20Ω: 6A/20ms
상 회전
	작동 전압	50 - 500V, 45 - 65Hz
	표시	정상 시퀀스: "1.2.3" 표시 및  마크 역상 시퀀스: "3.2.1" 표시 및  마크
전압
	기능	전압			주파수
	측정 범위	0 - 500V			45 - 65Hz
	확도	±2%rdg±4dgt			±0.5%rdg±2dgt
적합 규격		IEC 61010-1 CAT Ⅲ 300V (500V L to L), IEC 61010-031 IEC 61557-1, 3, 7, 10, IEC 60529 (IP54), IEC 61326 (EMC)
전원		1.5V AA 배터리 × 6 *알카라인 배터리(LR6) 사용을 권장합니다.
치수		84 (L) × 184 (W) × 133 (D) mm
무게		약 860g (배터리 포함)
액세서리		메인 측정 코드 *3 배전반 측정 코드 *4 9155 (어깨걸이 스트랩) 9156A (소프트 케이스) LR6 (배터리) × 6, 취급 설명서

*1 : 서브 디스플레이에 표시되는 L-N LOOP의 확도는 L-N / L-L 기능에 있는 것과 동기화됩니다.
*2 : PSC / PFC 정확도는 측정된 루프 임피던스 사양 및 측정 전압 사양에서 파생됩니다.
*3 : 7187A (전원 코드 [UK]), 7218A (전원 코드 [EU]), 7221A (전원 코드 [SA]), 7222A (전원 코드 [AU])

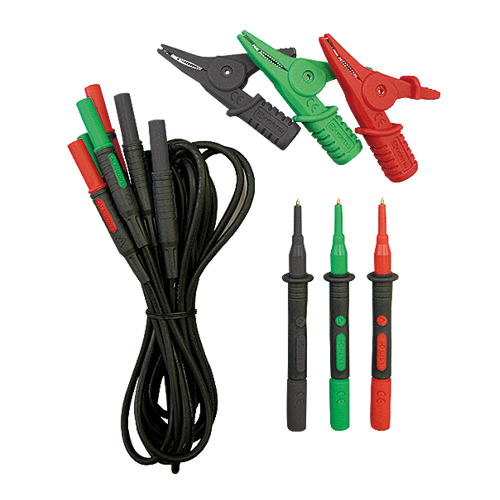

*4 : 7246 (청색, 녹색, 적색), 7247 (흑색, 녹색, 적색)
