LOOP•PFC•PSC | MODEL 4118A
본문
• 마이크로 프로세서로 가장 높은 정확도와 신뢰성이 나오도록 제어. |
• 올바른 배선 상태를 확인하기 위한 3개의 LED. |
• 15mA LOOP 측정 : LOOP 임피던스 2000Ω 레인지의 측정은 낮은 테스트 |
전류(15mA)로 측정됩니다. 이 전류는 가장 낮은 공칭 감도 전류(30mA)의 |
RCD도 포함하여, RCD를 트립하지 않습니다. |
• 예상 단락 전류(PSC) 측정. |
• 낮은 LOOP 저항 측정. (분해능 0.01Ω) |
• IP54 등급 설계 / 국제 안전 규격 IEC61557. |
루프 임피던스 범위 | 20/200/2000Ω |
---|---|
루프 임피던스 확도 | ±2%rdg±4dgt |
AC 시험 전류 | 20Ω 25A 200Ω 2.3A 2000Ω 15mA |
AC 시험 주기 | 20Ω (20ms) 200Ω (40ms) 2000Ω (280ms) |
PSC 범위 | 200A (2.3A 40ms) 2000A (25A 20ms) 20kA (25A 20ms) |
PSC 범위 확도 | 루프 임피던스의 확도 고려 |
전압 | 110V-260V ±2%rdg±4dgt |
작동 전압 | 230V+10% -15% (195V - 253V) 50Hz |
적합 규격 | IEC 61010-1 CAT III 300V 오염도 2 IEC 61557-1,-3 IEC 61010-2-031 |
IP 등급 | IEC 60529-IP54 |
치수 | 167(L) × 185(W) × 89(D)mm |
무게 | 약 750g |

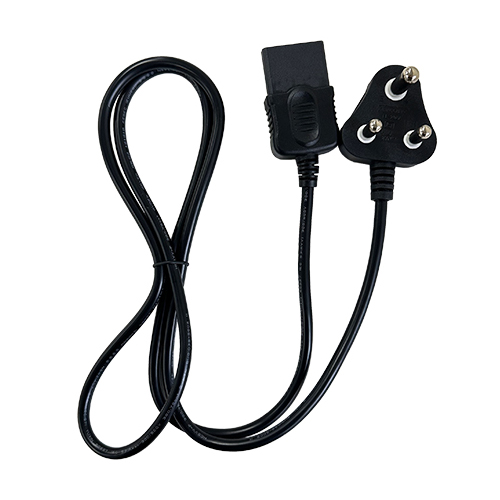

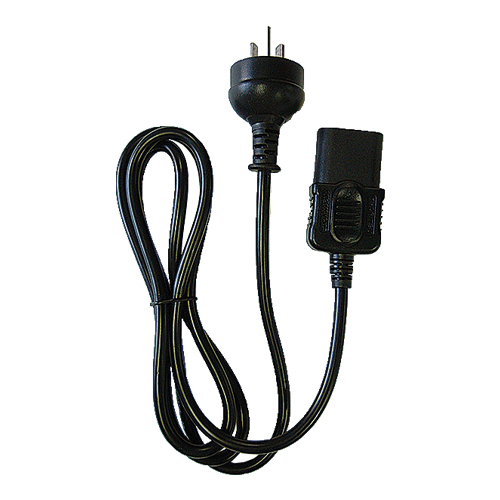

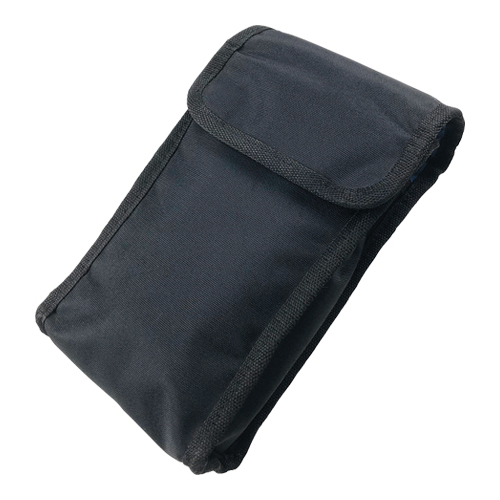

포함 액세서리 | 몰드 플러그 측정 코드 7121B (간이 측정 프로브) 측정 코드용 주머니 9121 (어깨걸이 스트랩) 취급 설명서 |
