검출하기 어려운 N-E 역접속을 찾아내는 완벽한 소켓 테스터!

• 콘센트에 꽂고 테스트 버튼을 누르기만 하면 간단하게 측정

• 단 1초 만에 소켓 콘센트의 전압, 올바른 배선 및 라인, 중성선 및 접지 극성을 확인하여

불량 콘센트 유무를 즉시 확인, 점검이 가능

• KEW 4506은 TT 접지 계통에서 사용할 수 있으며, KEW 8343과 조합하여 TN-S 계통에서도 사용이 가능

• RCD의 트립을 방지하기 위한 낮은 테스트 전류로 측정

• 전기 시공 후의 검사 시 또는 증축, 개보수 공사 등 추가적인 전기 시공에 대한

전반적인 검사 시에 매우 유용

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

홍보 영상

제품 개요

중성선-접지의 역접속이 문제가 되는 이유는 무엇인가?

N-E 역접속의 오류를 깨닫지 못한 상태에서 소켓 콘센트를 사용하면, 상단의 RCD(누전 차단기)가 트립되어 전원이 차단됩니다.
그러나, 회로가 RCD로 보호되지 않으면 접지 도체에 큰 부하 전류가 흘러 감전 및 화재 위험이 발생합니다.

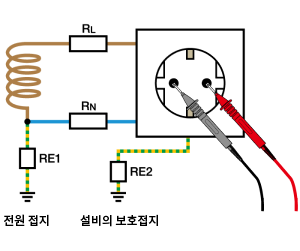

멀티미터에 의한 판정

멀티미터로 측정할 경우, N과 E를 반대로 접속하더라도, 전압은 올바로 접속했을 때와 동일하므로, 오배선을 찾을 수가 없습니다.

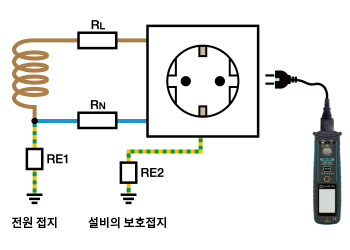

지능형 소켓 테스터인 KEW 4506은
이러한 문제를 해결할 수 있습니다!

측정 원리

TT 계통의 경우

TT 접지 계통에서 회로가 정격 감도 전류 30mA 이상의 RCD로 보호되는 경우,
KEW 4506 단독으로 N-E 역접속을 검출할 수 있습니다.

이 경우, N-E 배선이 올바른지 확인하기 위해 KEW 4506은 L-N 간의 저항값과 L-E 간의 저항값을 각각 측정합니다.
일반적으로 TT 계통에서 L-N 간의 저항값은 주로 배선 도체 저항으로 인한 것입니다.
반면에 L-E간의 저항값에는 설비의 접지 저항(REl 및 RE2)도 포함되므로 L-E간의 저항값은 L-N간의 저항값보다
높습니다.

RL+RN < RL +(RE1+RE2)

KEW 4506은 이러한 저항값의 차이를 확인하여 N-E 역접속을 검출합니다.
따라서, L-E간의 저항값이 극도로 낮은 경우에는 N-E 역접속을 검줄하지 못하는 경우도 있습니다.
또한, 저항값을 측정하는 데 약 10mA의 테스트 전류가 사용되기 때문에 정격 감도 전류 10mA의 RCD가 트립될 수 있습니다.
위와 같은 경우에는 KEW 4506과 KEW 8343(시그널 소스)을 조합하여 사용하는 것을 권장합니다.
극도로 낮은 L-E간의 저항값의 영향을 받지 않으며, N-E 간에 흐르는 데스트 전류가 1µA 미만이므로 어떠한 RCD도 트립하지 않고 측정할 수 있습니다.

TN 계통의 경우

TN 접지, 구조체 접지 및 공통 접지 계통과 같이 저항이 낮은 통합 접지 계통을 테스트할 경우,
테스트할 3P 콘센트가 배선된 분기 차단기로부터 가까운 위치에 KEW 8343을 접속하고 테스트 전압을
인가하여 주십시오.
N-E 역접속은 KEW 8343의 테스트 전압을 중성선에 인가하고 신호의 방향을 검사하여 검출할 수 있습니다.
*KEW 4506 및 KEW 8343은 TN-C 또는 IT 계통에서는 사용할 수 없습니다.
*시그널 소스 KEW 8343은 별매입니다.

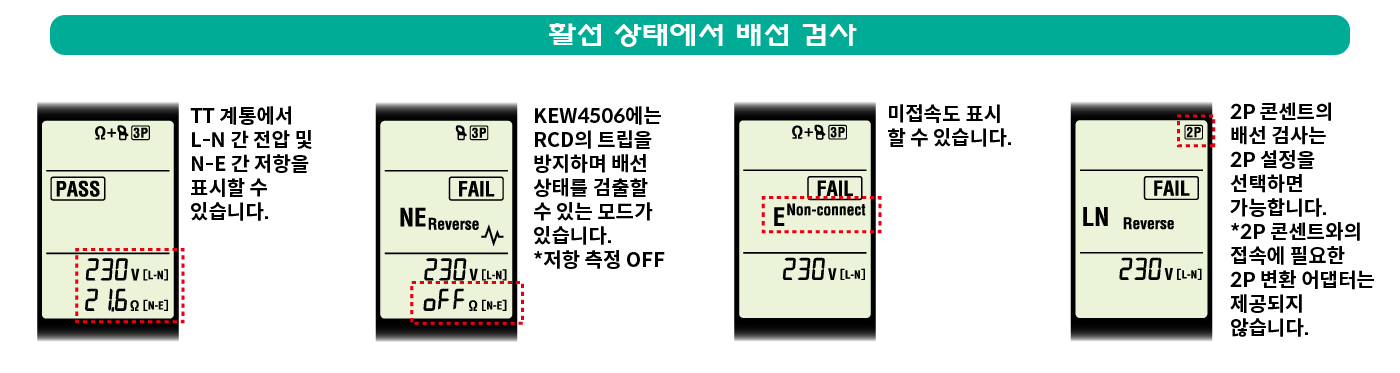

모든 측정 결과 및 합격/불합격을 한 화면에 명확히 표시

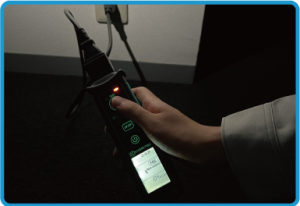

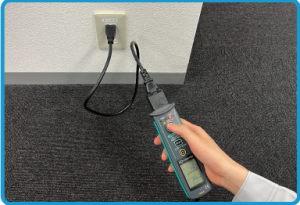

콘센트에 플러그를 꽂고, 측정 버튼을 누르면 간단하게 측정할 수 있습니다.	어두운 장소에서는 LCD 백라이트가 자동으로 점등합니다. *백라이트 기능은 OFF할 수 있습니다.

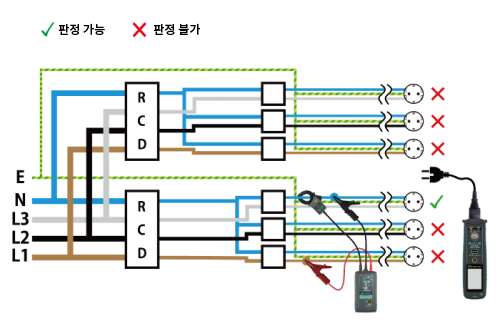

사용 위치 및 제한 사항

KEW 4506은 단상 2선식. 단상 3선식, 3상 4선식 전원 계통에서 배선된 단상 소켓 콘센트의 N-E 역접속을 포함한 배선 상태를
테스트할 수 있습니다.
*KEW 4506은 3상 소켓 콘센트 검사 및 RCD 테스트에는 사용할 수 없습니다.

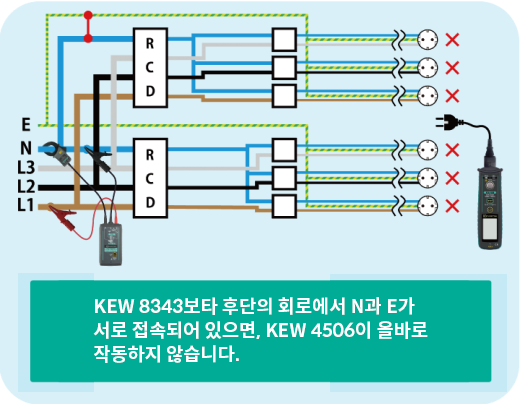

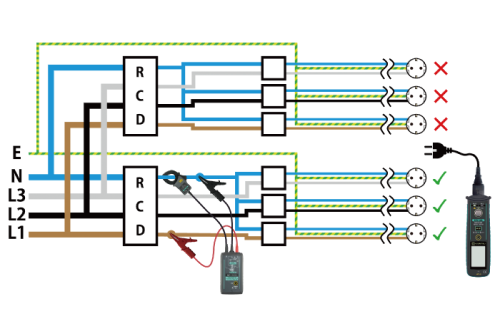

일반 TN 계통 회로에서 사용할 경우, KEW 8343이 클램프한 중성선의 위지보다 후단에 접속된 소켓 콘센트에서만 N-E 역접속을
확인할 수 있습니다.
링 회로의 소켓 콘센트를 검사할 경우, KEW 8343은 반드시 링 회로에 공급되는 중성선보다 전단에 접속해야 합니다.

제품 사양

소켓 테스트 *1
	전원 전압의 측정 범위		80 - 290V rms (50/60Hz) 본기는 253V 이상의 전압이 검출되면 전압 경고를 표시하지만, 소켓 테스트는 수행할 수 있습니다.
	소켓 유형		3극	2극
	판정	합격	PASS	PASS
		불합격	L-N 역접속	L-N 역접속
			L-E 역접속	이상 전압
			N-E 역접속	-
			E 미접속	-
			N 미접속	-
			N-E 판정 불가	-
			이상 전압	-
AC V (L-N)
	범위		80 - 290V rms (50/60Hz)
	확도		±2%rdg±4dgt
루프 저항 (N-E) *2
	레인지 (오토 레인지)		200Ω: 0.0 - 199.9Ω 2000Ω: 200 - 1999Ω
	테스트 전류		200Ω: 5mA (5.3 Hz) 2000Ω: 1mA (5.3 Hz)
	확도		±3%rdg±5dgt
적합 규격			IEC 61010-1, IEC 61010-2-030 CAT Ⅱ 300V 오염도 2, IEC 60529 (IP40)
사용 온도 & 습도 범위			-10 ~ 50℃, 상대습도 85% 이하
보관 온도 & 습도 범위			-20 ~ 60℃, 상대습도 85% 이하
전원			LR6 (AA)(1.5V) × 2
치수			212(L) × 56(W) × 39(D) mm
무게			약 250g (배터리 포함)
포함 액세서리			KAMP10 또는 7284 (IEC 커넥터 측정 코드) *3 9161 (휴대용 케이스) LR6 (AA) × 2, 취급 설명서
옵션 액세서리			8343 (소켓 테스터용 시그널 소스)

*1 : N-E 저항 측정 기능이 꺼져 있는 경우(*2), 옵션인 시스널 소스에서만 테스트 전압이 인가되어 테스트를 수행합니다.
N-E 간에 흐르는 전류는 1µA
*2 : 이 기능을 OFF하면, KEW 4506은 N-E 간의 저항값을 표시하지 않습니다.
*3 : KAMP 10(AU): 호주 플러그 / KAMP 10(EU): 유럽 SCHUKO 플러그 /KAMP 10(UK): 영국 플러그(13A) / 7284: 미국(NEMA) 플러그

포함 액세서리

옵션 액세서리

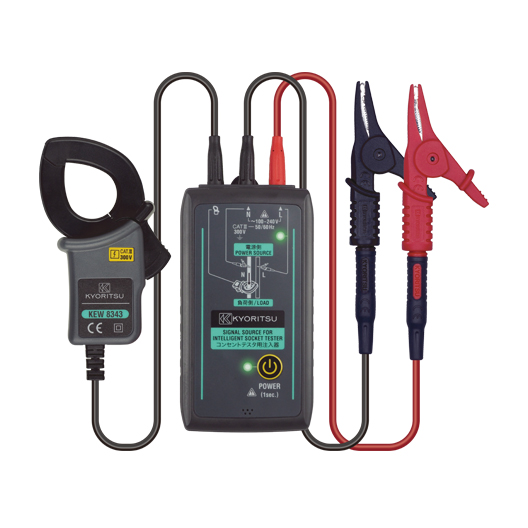

시그널 소스

KEW 8343
