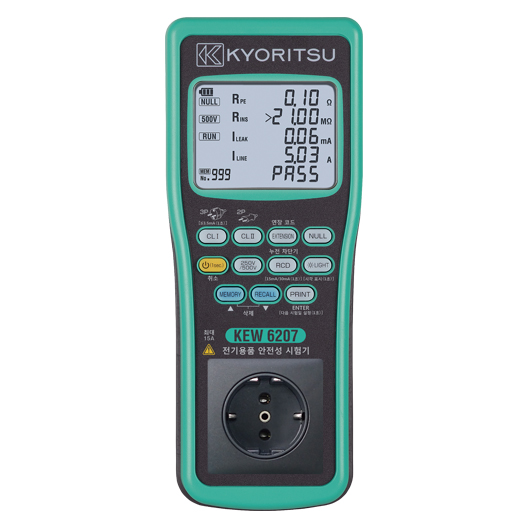

KEW 6207

고장난 전기용품으로부터 귀중한 생명과 재산을 보호합니다.
• 전원 코드를 사용하는 전기용품의 안전성을 시험, 선별하여
  감전 사고 및 화재의 위험성이 있는 전기용품을 안전하게 관리.
• 전기용품의 절연 저항/보호 도체 시험, 연장 코드 시험, RCD(누전차단기) 시험.
• 최대 999 개의 진단 결과를 저장, USB 연결로 PC에 의한 데이터 관리가 가능.
※ PC와의 접속은 전용 소프트웨어 (KEW Report)와 옵션 USB 케이블이 필요합니다.(한글 지원)
• 라벨 프린터에 접속하여 현장에서 진단 결과를 라벨로 프린트, 정기 점검 관리 가능.
• 한국 전기용품 안전기준에 준거하여 설계, 제작.
CE
  • TRUE RMS
  • Backlight
  • USB

본 제품은 한국 전기용품의 안전기준에 준거하여 설계된 제품입니다.








라벨 프린터의 인쇄 내용


시험 기능
기능 시험 항목
Class Ⅰ 시험 • 보호 도체 저항
   (공칭 시험 전류 DC 200mA)
• 절연 저항 시험 (250V 또는 500V)
• 누설 전류 시험 (100-253V / 50/60Hz)
• 부하 전류 시험 (100-253V / 50/60Hz)
Class Ⅱ 시험 • 절연 저항 시험 (250V 또는 500V)
• 누설 전류 시험 (100-253V / 50/60Hz)
• 부하 전류 시험 (100-253V / 50/60Hz)
연장 코드 시험 • 보호 도체 저항
   (공칭 시험 전류 DC 200mA)
• 절연 저항 시험
   (라인/중성선-접지(단락) 간, 라인/중성선)
• 누설 전류 시험 (100-253V / 50/60Hz)
RCD 시험 • RCD 시험 (15mA/30mA)


시험 판정 기준
기능 보호도체저항 절연저항 누설전류
CLASS I 0.2Ω 이하 2MΩ 이상 0.75mA / 3.5mA 이하
CLASS II --- 4MΩ 이상 0.25mA
연장 코드 1Ω 이하 5MΩ 이상 ---
플러그형 누전차단기 동작 시간 : 30ms 이하
동작 전류 : 정격 감도 전류 이하에서 동작
(50% 이하에서는 부동작)


주 전압 표시

표시 범위 30V-270V
확도 ±5V

보호 도체 저항 시험

측정 범위 0.00-20.00Ω
개방 회로 전압 DC 5V±0.4V
측정 전류 DC 200mA(공칭값)
확도 ±3%rdg±5dgt

절연 저항 시험

정격 전압 250V 500V(초기 설정값)
측정 범위 0.00-20.00MΩ
정격 전압(1MΩ 부하시) DC 250V +20%,-10% DC 500V +20%,-10%
단락 전류 DC 1.5mA 이하
확도 ±2%rdg±3dgt

부하 전류/누설 전류 시험

항목 부하 전류 누설 전류
전원 전압 범위 100-253V/ 50/60Hz
측정 범위 0.10-15.00A rms 0.10-20.00mA rms
확도 ±10%rdg±5dgt ±3%rdg±5dgt

RCD(누전차단기) 시험

정격 전압 220V -15% - +10%/ 50/60Hz
정격 전류 15mA/30mA
기능 동작 시간 감도 전류
시험 주기 0.0ms-500.0ms 300.0ms(각 단계마다)
확도 ±2ms(≦40ms),±8ms(>40ms) -4% ~ +4%

일반

전원 LR6(AA)(1.5V) × 6
적합 규격 IEC/EN61010-1 CAT II 300V, IEC/EN61010-2-030,
IEC/EN61010-031, EN61326-2-2, EN50581
치수 / 무게 261(L) × 104(W) × 68(D)mm / 약 940g(배터리 포함)
포함 액세서리 7293(주 전원 코드),
7129A(악어 클립 측정 코드),
7161A(플랫 측정 프로드),
7294(연장 코드용 어댑터),
9193(휴대용 케이스),
8929(휴즈 [F16A/250V]),
9121(어깨걸이 스트랩),
버클, LR6(AA) x 6, 취급 설명서
옵션 액세서리 8263-USB("KEW Report(소프트웨어)"가 포함된 USB 어댑터),
7289(브라더용 프린터 케이블),
7275(허니웰용 프린터 케이블)

악세서리/옵션 악세서리/관련 제품


제품 카탈로그 파워포인트 취급 설명서 퀵 매뉴얼
KEW6207 제품 카탈로그 KEW6207PPT KEW6207 취급 설명서 KEW6207 퀵 매뉴얼
