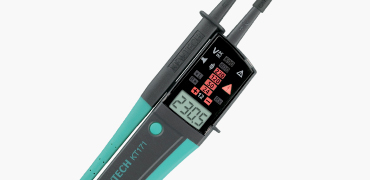

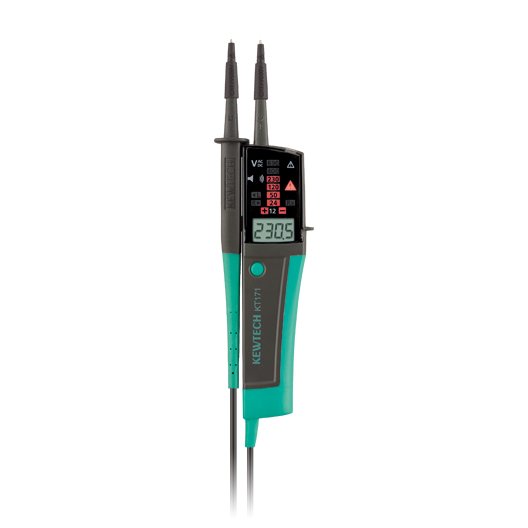

전압 테스터 ㅣ l KT 171
본문
| 최대 690V까지 LED 및 LCD로 AC/DC 전압 측정 |
| • 최신 표준 IEC 61243 및 IEC 61010 준수 |
| • 크고 밝은 LED로 어두운 장소에서 측정값 확인이 용이 |
| • 배터리 없이도 측정이 가능 / 자체 테스트 기능 탑재 |
| • 어두운 곳을 비추는 펜라이트 기능 (백색 LED) |
| • 측정 코드가 견고하여 저온과 같은 극한 환경에서도 내구성이 좋음 |
| • LED 표시 및 음향으로도 확인 가능 |
| • 가변 가능한 팁 : Ø2mm 또는 Ø4mm |
| • 프로브 보호 캡(cover)으로 사용자와 프로브 팁을 보호 |
제품 개요
전압 테스트(2극 테스트)
단극 상 테스트
가변 상단 팁
캡의 보관
프로브 보호 커버
4mm팁의 교체
L1 프로브와 L2 프로브의 4mm 팁 고정 방법
제품 사양
| 전압 테스트 | |||
|---|---|---|---|
| 전압 측정 범위 | 12 - 690V AC/DC | ||
| LED | 공칭 전압 | 12/24/50/120/230/400/690V AC (16 - 400Hz), DC (±) |
|
| 허용 오차 (임계 전압) |
다음 이상에서 점등: 7±3V (12V LED) 18±3V (24V LED) 37.5±4V (50V LED) 공칭 전압의 75%±5% (120/230/400/690V LED) |
||
| 응답 시간 | 각 공칭 전압의 100%에서 <0.6초 | ||
| LCD | 레인지/분해능 (오토 레인지) |
300V AC/DC (6.0 - 299.9)/0.1V 690V AC (270 - 759)/1V 690V DC (270 - 710)/1V |
|
| 확도 (23±5ºC) |
±1.5V (7 - 100V) ±1%±5dgt (100 - 690V) AC (16 - 400Hz), DC(±) |
||
| 오버 레인지 표시 | "OL" | ||
| 응답 시간 | 각 전압의 90% - 100%에서 약 1초 | ||
| 피크 전류 | ls<3.5mA (690V에서) | ||
| 측정 듀티 | 30초 ON (작동 시간) 240초 OFF (복귀 시간) |
||
| 단극 상 테스트 | |||
| 전압 측정 범위 | 100 - 690V AC (50/60Hz) | ||
| 상 회전 테스트 | |||
| 계통 | 3상 4선 계통 200 - 690V 위상 간 AC (50/60Hz) |
||
| 위상 범위 | 120±5도 | ||
| 연속성 테스트 | |||
| 검출 범위 | 0 - 400kΩ+50% | ||
| 테스트 전류 | 약 1.5μA (배터리 3V, 0Ω) | ||
| 적합 규격 | IEC 61243-3, IEC 61010-1, IEC 61557-7 CAT Ⅳ 600V / CAT Ⅲ 690V 오염도 2, IEC 60529 (IP65) | ||
| 사용 온도 & 습도 범위 | -15 - 55ºC, 상대습도 85% 이하 (결로가 없을 것) | ||
| 보관 온도 & 습도 범위 | -20 - 60ºC, 상대습도 85% 이하 (결로가 없을 것) | ||
| 전원 | LR03 (AAA) 1.5V×2 | ||
| 치수 | 246(L)×64(W)×26(D) mm | ||
| 무게 | 약 190g (배터리 포함) | ||
| 포함 액세서리 |
LR03 (AAA) 1.5V×2 KTA01 (4mm 금속 팁 [2개/세트]) KTA02 (4mm 절연 캡 [2개/세트]) 취급 설명서 |
||
카탈로그 & 문서
| 취급 설명서 |
|---|
KT 171 취급 설명서 |
