Ior 누설전류 | KEW 8178
본문

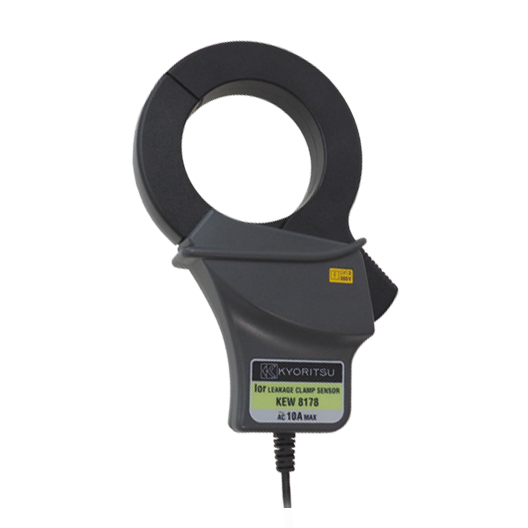

| Ior 누설 전류 센서 : Ø68mm |
| • 저항성 누설 전류 측정 전용 |
| • 측정 가능 도체경 : Ø68mm |
| • 최대 측정 전류 : AC 10A |
| • 최소 분해능 : AC 1μA |
3D 뷰어
제품 개요
| 적용 모델 | 5050SE |
|---|
*본 센서는 저항성 누설전류계 KEW 5050SE의 전용 모델입니다.
제품 사양
| 측정 가능 도체경 | Ø68mm |
|---|---|
| 정격 전류 | AC 10A (rms) (14.1A 피크) |
| 출력 전압 | AC 500mV / AC 10A |
| 확도 | ±1.0%rdg±0.025mV (40Hz - 70Hz) ±4.0%rdg±0.025mV (30Hz - 5kHz, 100mA 이상의 입력에 대하여) |
| 위상 특성 | ±1.0% (KEW 5050과 조합한 상태에서 45 ~ 70Hz, KEW 5050 누설 전류 레인지의 10% 이상의 입력에 대하여) |
| 케이블 길이 | 약 3m |
| 출력 커넥터 | MINI DIN 6PIN |
| 출력 임피던스 | 약 60Ω 이하 |
| 적합 규격 | IEC 61010-1, IEC 61010-2-032 CAT Ⅲ 300V 오염도 2, IEC 61326-1 |
| 사용 온도 & 습도 범위 | -10 - 50ºC, 상대습도 85% 이하 (결로가 없을 것) |
| 치수 | 186(L) × 129(W) × 53(D)mm |
| 무게 | 약 560g |

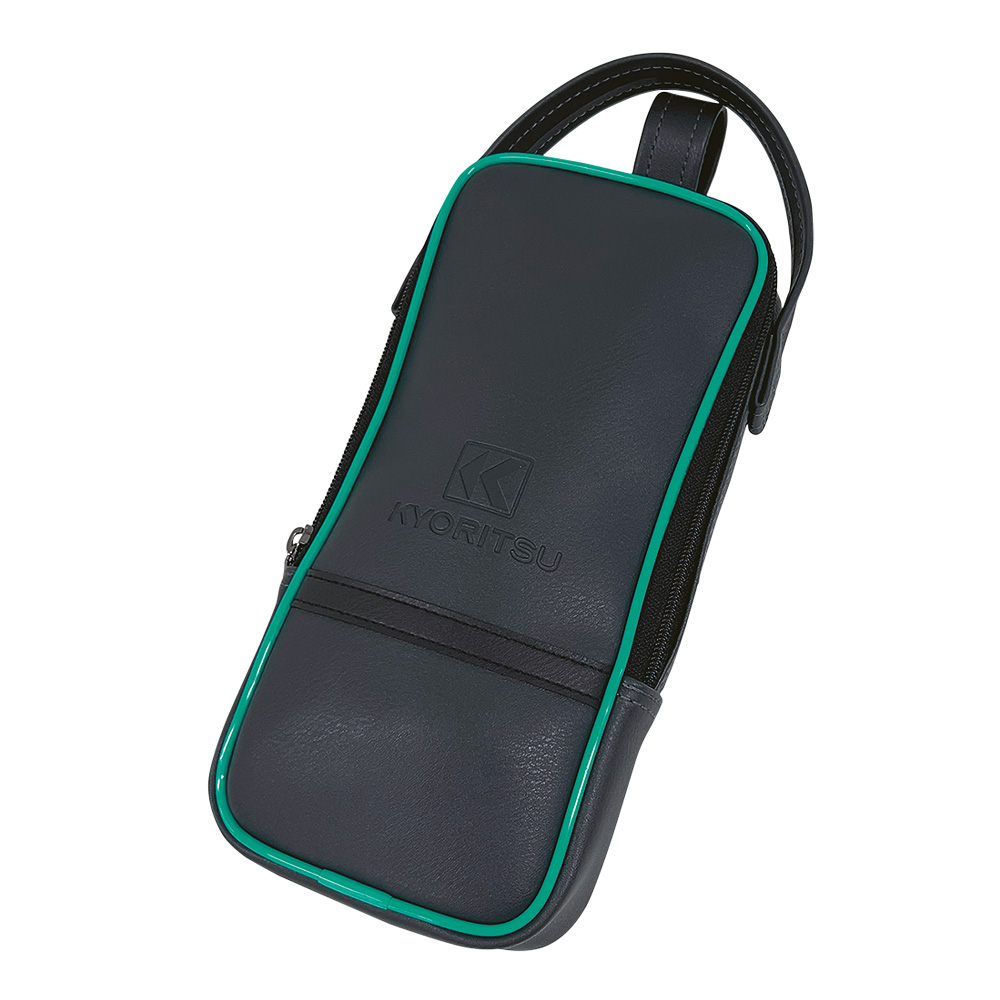

| 포함 액세서리 | 9094 (휴대용 케이스) 취급 설명서 |
포함 액세서리
카탈로그 & 문서
| 제품 카탈로그 | 취급 설명서 |
|---|---|
KEW 8178 제품 카탈로그 |
KEW 8178 취급 설명서 |
