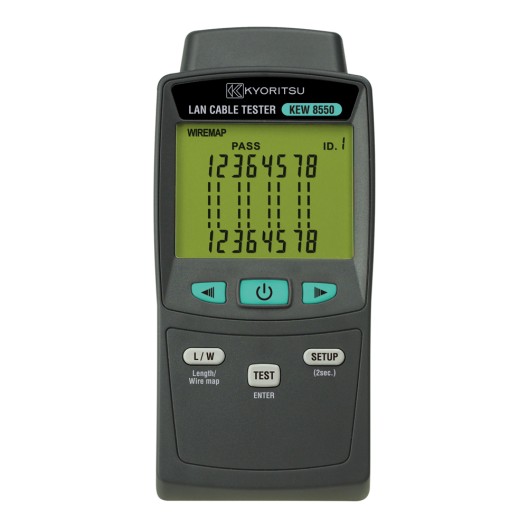

랜 케이블 테스터 | KEW 8550

본문

네트워크 공사에 필요한 케이블 확인을 간단하고 명확하게 작업!

• 버튼 하나로 결선 상황을 확인할 수 있는 와이어 맵 기능

• 스플릿 페어 검출도 가능한 오결선 체크 기능

• 케이블 길이의 측정도 가능

• 전원 ON 시, 자동으로 점등되는 백라이트 기능 탑재

• 동시에 최대 8곳의 케이블 탐사 가능 (옵션 사용시)

※ 본 제품은 PoE 검증, 케이블 속도 검증, 케이블 인증 시험은 실시할 수 없습니다.

홍보 영상

제품 개요

와이어 맵 기능

정상 배선인 경우에는 PASS"가 표시되고, 이상 배선인 경우에는

마크 및 이상 개소가 점멸 표시됩니다.

4, 5번 핀이 오픈된 상태

3번과 6번, 4번과 5번 쌍이
잘못 연결된 상태

3, 4, 5번과 1, 8번이
단락된 상태

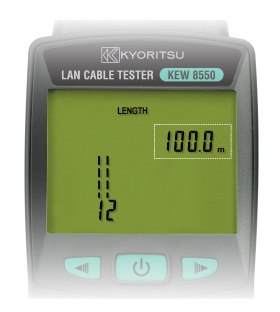

케이블 길이 측정 기능

케이블 길이는 최대 255m까지 측정할 수 있습니다.
각 케이블에 대한 보정 설정을 통해 정확도를 높일 수 있습니다.

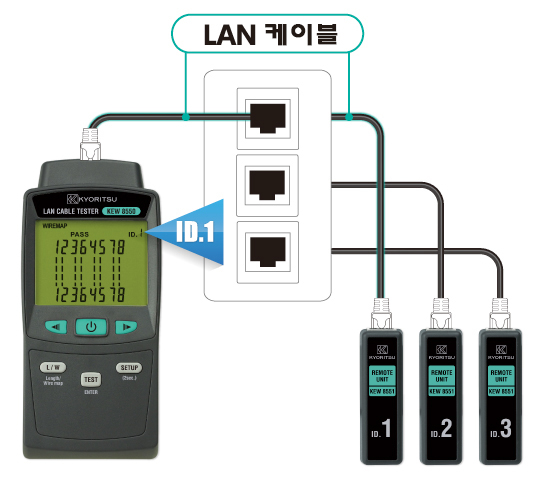

케이블 탐사 기능

접속된 리모트 유닛의 ID 번호가 표시됩니다.
옵션의 리모트 유닛을 사용하면 최대 8개소의 접속처를 확인할 수 있습니다.

*소켓 접속용 LAN 케이블을 사용하여 벽면 소켓에 접속된 케이블을 탐사한 예시

제품 사양

측정 대상 커넥터	RJ45 커넥터
측정 대상 케이블	트위스트 페어 케이블 (쉴드 케이블 (STP), 언쉴드 케이블 (UTP))
측정 대상 케이블의 카테고리	CAT5, CAT5e, CAT6, CAT6A
와이어 맵 기능 (측정 가능 길이 100m 이하)	오픈 (개방), 쇼트 (단락), 크로스, 리버스 결선, 트랜스포즈 결선, 스플릿 페어, 쉴드 / 언쉴드
케이블 측정 길이	0.1 - 255m
확도	±10% ±1m
사용 온도 / 습도	0℃ - 40℃, 상대습도 80% 이하 (결로가 없을 것)
보관 온도 / 습도	-10℃ - 60℃, 상대습도 70% 이하 (결로가 없을 것)
적합 규격	IEC 61326-1(EMC)
전원	R03 / LR03(AAA)(1.5V)×6
치수	본체：156(L)×73(W)×35(D)mm 리모트 유닛：72(L)×23(W)×24(D)mm
무게	본체：약 245g (배터리 포함) 리모트 유닛：약 25g

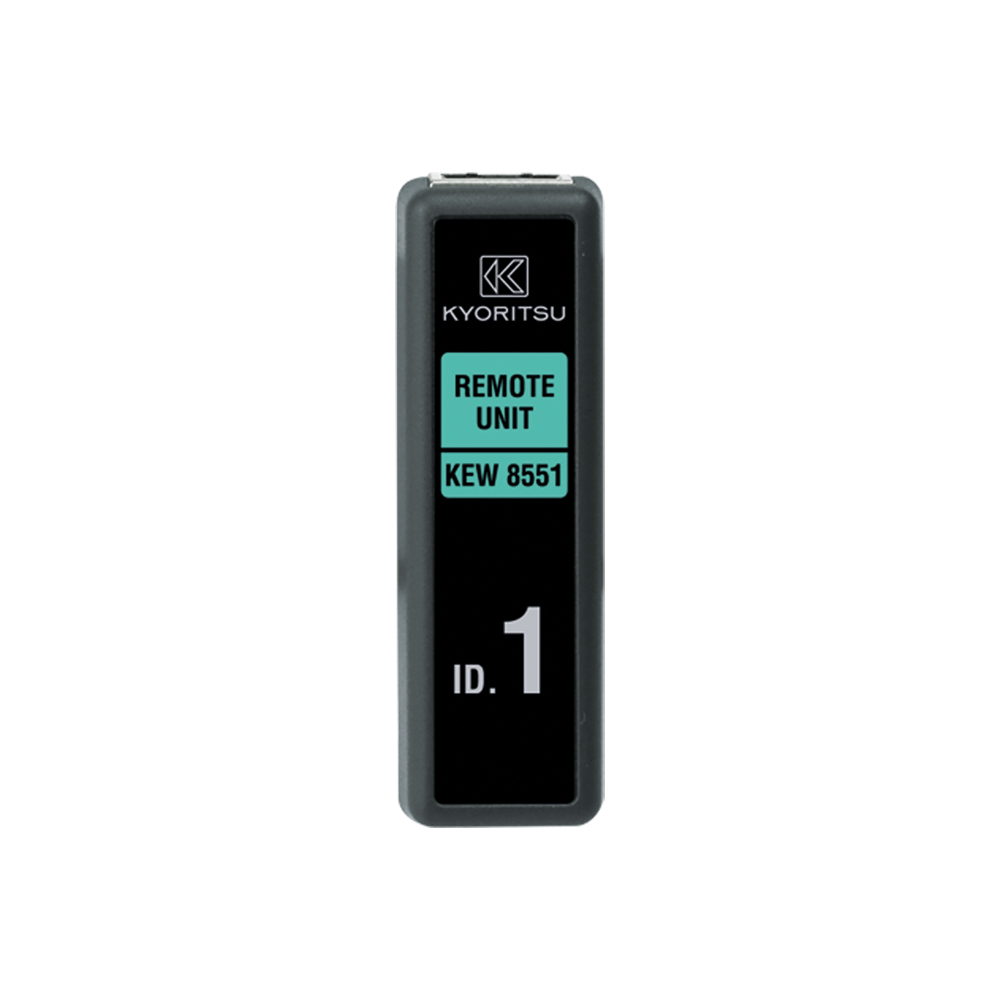

포함 액세서리	8551-1 (리모트 유닛 (ID.1)) 9201 (휴대용 케이스) LAN 케이블 × 2 배터리, 취급 설명서

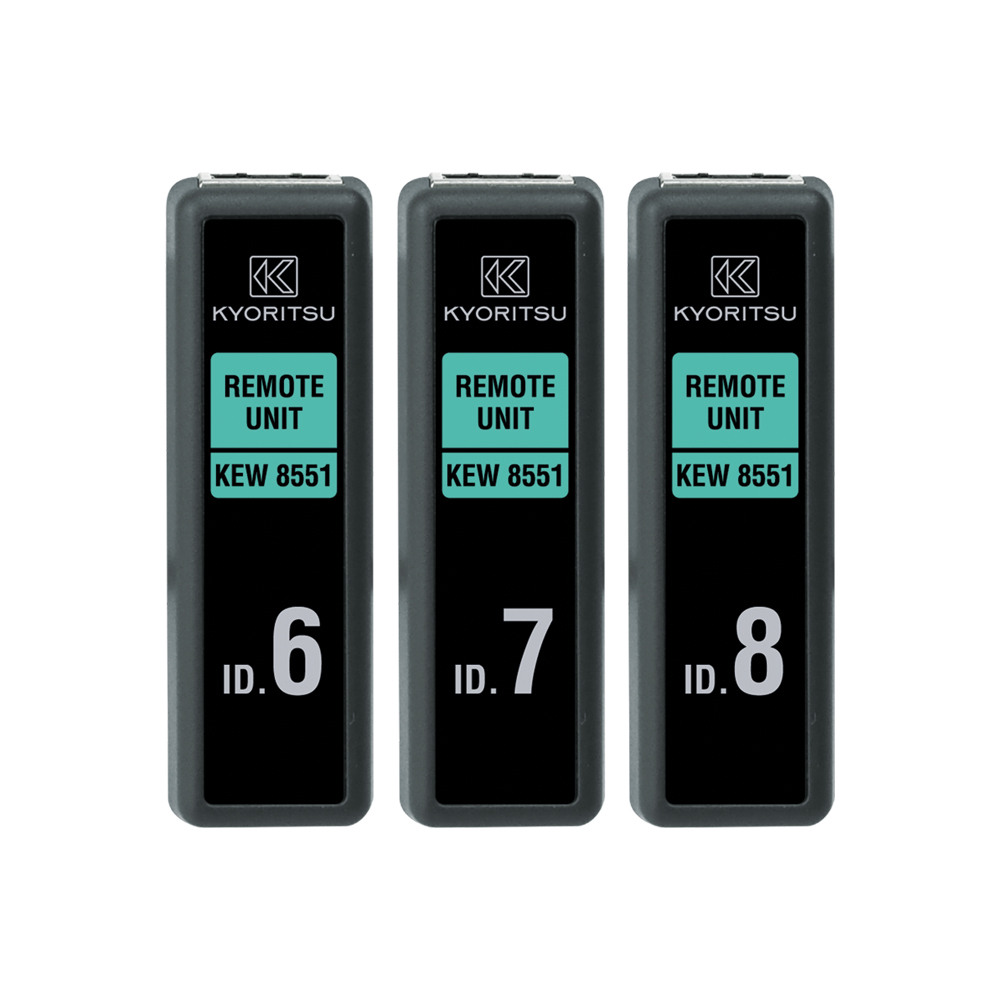

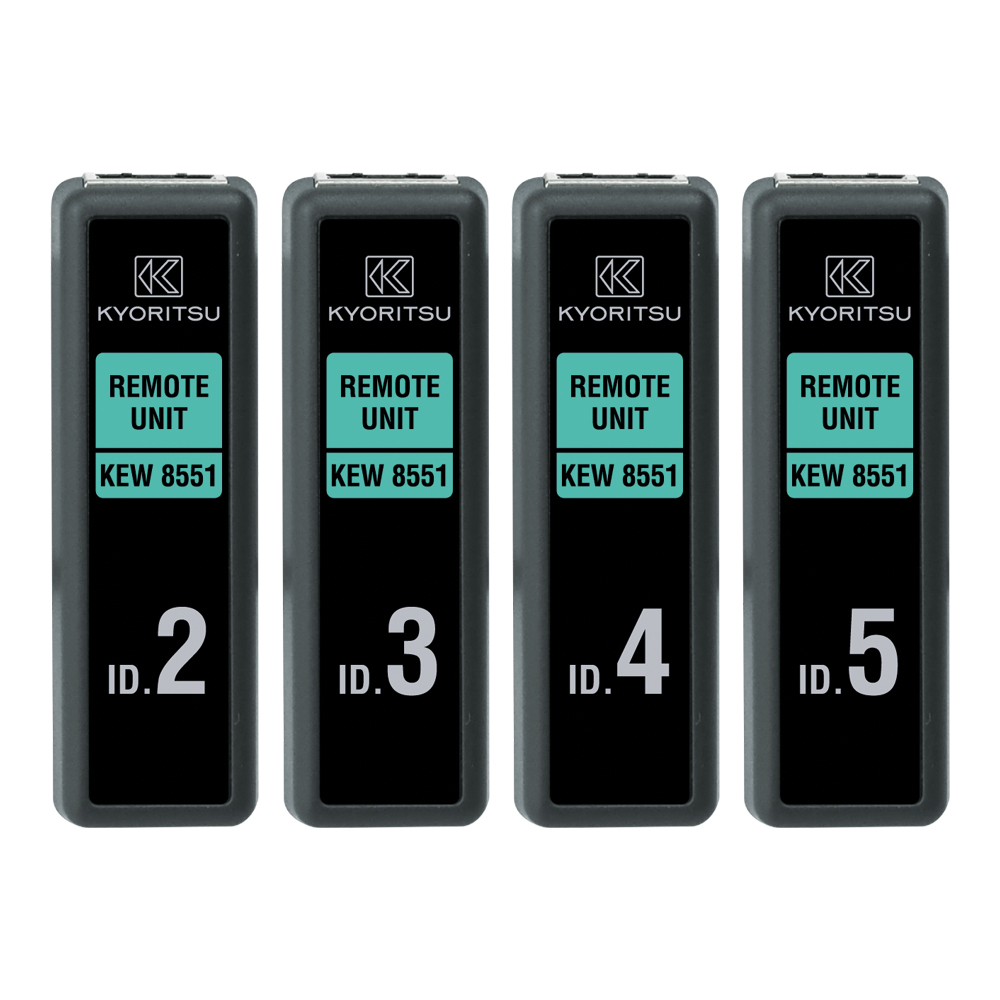

옵션 액세서리	8551-25 (리모트 유닛 (ID.2 - 5)) 8551-68 (리모트 유닛 (ID.6 - 8))

포함 액세서리

옵션 액세서리

카탈로그 & 문서

제품 카탈로그	취급 설명서
KEW 8550 제품 카탈로그	KEW 8550 취급 설명서
